dart M
Камера с модульной конструкцией
Модульная конструкция
Выбирайте конфигурацию камеры в соответствии со своими требованиямиКомпактность и малый вес
Бескорпусное исполнение означает компактные габариты и минимальный весИнтерфейс GigE
Открывает возможности использования кабелей большой длины и проектирования систем с несколькими камерамиЛучшее соотношение цены и производительности
Максимально гибкие возможности и исключительное качество по минимальной цене

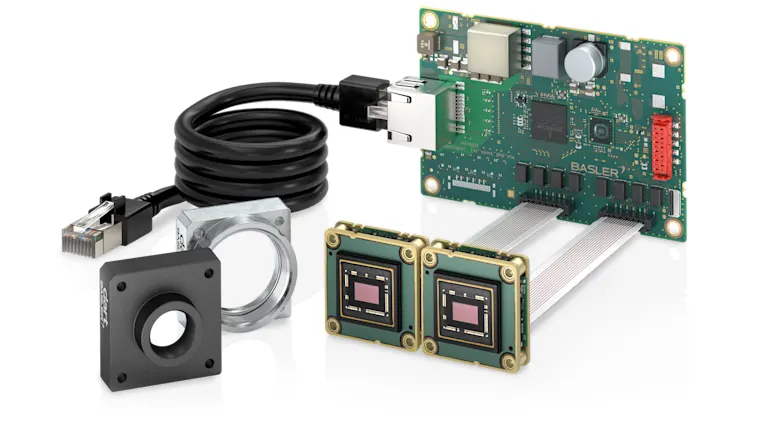

Модули dart M
Камера dart M подстраивается под ваши условия: на базе видеомодуля соберите модульную камеру, которая отвечает вашим требованиям, проста в интеграции и отличается выгодной ценой. У вас есть возможность выбрать сенсор видеомодуля, расстояние между сенсором и разъемом Ethernet, способ подачи питания и крепление объектива.
![Видеомодуль, включающий в себя две печатных платы и сенсор](http://images-ctf.baslerweb.com/dg51pdwahxgw/2lAx8ICVf13QDnD6GhVrUu/ff0f47b7174687ee152b3152126e8acb/dart-m-camera-module.webp?fm=webp&f=center&w=800&h=450&q=80&fit=pad)
Видеомодуль
Определитесь с подходящим видеомодулем, который будет оснащен одним из зарекомендовавших себя на рынке КМОП-сенсоров серии Pregius от Sony — цветным или монохромным, с разрешением VGA, 1,6 Мп или 2,3 Мп.
Затем выберите другие подходящие компоненты для интеграции видеомодуля в систему. Если вы разрабатываете собственную систему или устройство, объедините видеомодуль с требуемыми электронными компонентами.
![Плоский гибкий кабель в трех вариантах длины](http://images-ctf.baslerweb.com/dg51pdwahxgw/3iEwpAKVrEBOzOqiZ0wqm8/56c8fae16cfe548a6cd1729a88ec59e5/dart-m-flat-flex-cable.webp?fm=webp&f=center&w=800&h=450&q=80&fit=pad)
Плоский гибкий кабель
Для подключения видеомодуля к интерфейсной плате или существующим электронным компонентам можно выбрать плоский гибкий кабель длиной 5 см, 15 см или 30 см. Такое разделение позволит сэкономить пространство для размещения компонента получения изображений и позволяет произвольно выбирать ориентацию интерфейсной платы или существующих электронных компонентов.
![Интерфейсные платы с одним (PoE) или двумя (AUX) кабелями](http://images-ctf.baslerweb.com/dg51pdwahxgw/1Bea0JcyXJyJiAaCwkz5QY/cdee3acacb798421322ef1de0bf4a606/dart-m-interface-board.webp?fm=webp&f=center&w=800&h=450&q=80&fit=pad)
Интерфейсная плата
Если вы решили использовать разъем RJ45 стандарта GigE, то можно будет выбрать одну из двух интерфейсных плат: либо однокабельное решение с подачей питания на камеру по технологии PoE (Power-over-Ethernet), либо двухкабельное решение с подачей питания от внешнего источника питания для подключения камеры через интерфейсную плату к управляющей системе.
![Бескорпусное исполнение без крепления или с креплением S-Mount, CS-Mount или CS-Mount с ИК-фильтром (на выбор)](http://images-ctf.baslerweb.com/dg51pdwahxgw/5oKY7NXw0bvGa74MEd6ALs/76d82b878eb4671638379f8fdd28aecd/dart-m-lens-mounts-s-cs-ir-cut-filter.webp?fm=webp&f=center&w=800&h=450&q=80&fit=pad)

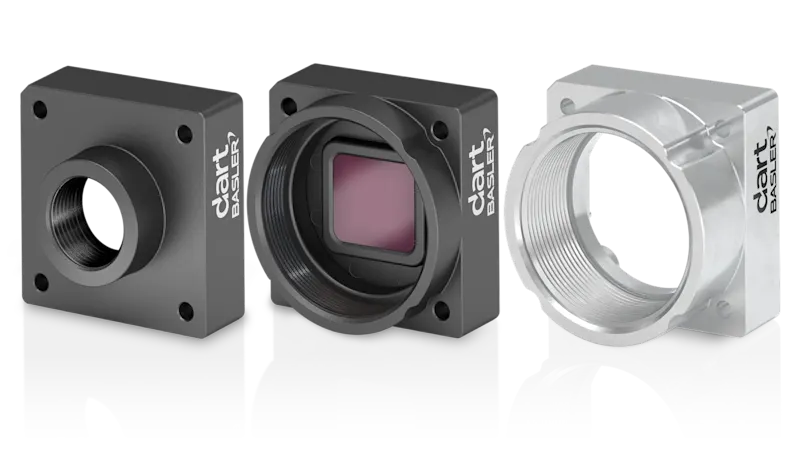

Крепление объектива
Вы можете остановить свой выбор на видеомодуле без крепления или выбрать один из стандартных вариантов крепления объектива: S-, CS- или CS-Mount с ИК-фильтром. Видеомодуль занимает минимальную площадь как без крепления (27 × 27 мм при весе 10 г), так и с креплением объектива (29 × 29 мм при весе 20 г).
![Разъем GigE](http://images-ctf.baslerweb.com/dg51pdwahxgw/23ty7FmpR6UKqtW3CHtxCo/1937e1742d074b2c294cda604b79f051/dart-m-gige-interface.webp?fm=webp&f=center&w=800&h=450&q=80&fit=pad)
Интерфейс GigE для комплексных систем компьютерного зрения
Интерфейс GigE обеспечивает техническую гибкость с точки зрения кабельного подключения и проектирования многокамерных систем.
Максимальная длина кабеля для подключения камеры к управляющей системе составляет 100 метров. Кроме того, существует возможность подачи питания по кабелю передачи данных благодаря технологии PoE. Однокабельное решение упрощает архитектуру системы компьютерного зрения, особенно в условиях ограниченного пространства для монтажа.
Этот интерфейс также позволяет проектировать системы сложной топологии с несколькими камерами, предлагая возможности их точной синхронизации и поддержку работы в режиме реального времени благодаря протоколу точного времени PTP (Presicion Time Protocol). Протокол PTP выступает стандартом точной синхронизации времени среди компонентов в системы компьютерного зрения — с точностью до нескольких наносекунд.
Подробнее о GigE в базе знанийПримеры применения
В комплексных системах технологии обработки изображений тесно интегрированы с другими компонентами. Гибкие решения позволяют реализовать системы компьютерного зрения с учетом различных требований к занимаемому пространству.
