VisualApplets
画像処理の高度化・効率化に最適
JPEG圧縮、ブロブ解析、画像補正、データ削減など幅広い作業に特化したオペレーターを完備。専門スタッフによるサポートの下、ビジョンシステムの速度・安定性の向上に貢献いたします。
ムダのない処理
CPUの代わりにFPGA上で画像を処理することで、システムを簡易化しながら、安定性とリアルタイム性を向上充実のサービス
概念実証、共同開発からフルサービスに至るまで、あらゆる画像処理ニーズに対応工期短縮
開発段階でFPGAを実装しなくても、前処理機能のシミュレーションや調整が可能リアルタイム性
レイテンシーを3ナノ秒以下に抑えながら、カメラ、照明、アクチュエーターを正確にトリガー
20年以上にわたる信頼の実績
簡単便利にFPGA開発を行えるところが気に入りました。高度なビジョンシステムと組み合わせることで、VisualAppletsは大きな威力を発揮します。
約800件のプロジェクトを成功に導いた実績と豊富なノウハウを活かし、将来を見据えた効率的な開発を実現します。
画像データクレンジング
画質を効果的に向上
高度なオペレーターを組み合わせることで、画素欠陥、幾何学歪み、露光時の光の散乱、偽色などを効果的に低減し、後続の解析作業に必要な一貫した画質を実現します。
ヒストグラム均等化
輝度値とカラー値の分布を均等化することで、コントラストを向上させます。
画像データクレンジング向けオペレーターの一覧
画素欠陥補正 |
ホワイトバランス |
|---|
シェーディング補正（フラットフィールド補正） |
シャープネス／ブレ補正 |
ノイズ除去 |
HDR（ハイダイナミックレンジ） |
幾何補正 |
コントラスト補正 |
|---|
ヒストグラム均等化／ヒストグラム拡張 |
色空間変換 |
フィルター処理 |
用途に合ったオペレーターが見つからない場合は、新規開発も承っています。画像データ、撮像フロー、性能要件に基づき、最適なオペレーターをご提案いたしますので、ぜひお気軽にご相談ください。
プロジェクトサポートはこちら画像データ削減
必要な画像情報のみを抽出
上流側にあるフレーグラバー上でブロブ解析、RAW画像からJPEG画像への圧縮などの高度な処理を行うことで、必要な画像情報を失うことなく、画像データの容量を大幅に削減。さらに、カメラに各種補正機能を実装することで、画像処理を効率化します。
画像内の重要な情報を維持したまま、必要な帯域幅とメモリー容量を節約できるため、ハードウェアやクラウドにかかるコストを抑えながら、処理速度を向上させることが可能です。

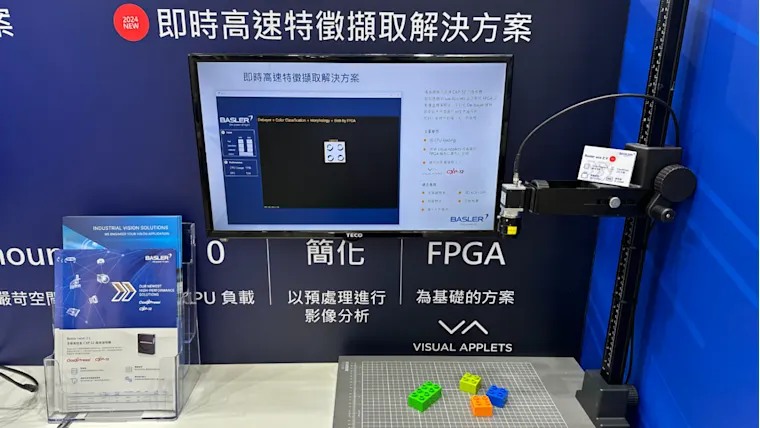

ブロブ解析による特徴抽出
FPGA画像処理開発環境VisualAppletsは、ブロブ解析をはじめとする幅広い画像処理に使用されています。そのうち、ブロブ解析の工程を大きく分けると、画像の背景と対象物（連結した画素の塊）をバウンディングボックスで分離する「セグメンテーション」と、対象物の面積・周囲長、バウンディングボックスの座標などを特定する「識別」の2種類があります。
前処理の段階でブロブ解析を実施し、画像データを保存する前にセグメンテーションを完了しておけば、ROI（関心領域）のみを画像解析に回すことができるため、転送や保存の際のデータ容量が大幅に減少します。
RAW画像からJPEG画像への圧縮：必要な画質を維持したままメモリー容量を節約
センサーの高画素化、高フレームレート化、画像のカラー化に伴い、カメラからフレームグラバーに画像データを転送する際の必要帯域幅が増大しています。特に品質管理やトレーサビリティの確保のために画像を保存する場合、用途によっては100Gbpsの広帯域幅を誇るCoaXPress-over-Fiberや大容量メモリーを導入しなければなりません。
VisualAppletsを活用すれば、フレーグラバーに画像処理アルゴリズムを実装し、RAW画像をJPEG画像に圧縮できます。このようにして必要な画質を維持しながら、データ容量を大幅に削減することで、メモリーを含むシステムコストが抑えられます。
しかも、フレーグラバーのFPGA上で処理が完結するため、カメラの性能を制限することなく、インターフェースの帯域幅を最大限に利用することが可能です。
FPGAビジョンソリューション
産業用カメラまたはフレームグラバーのFPGA上で画像を前処理することで、CPU／GPU負荷を低減するソリューションです。VisualAppletsを活用するため、スムーズなFPGA開発を実現できます。省スペースと一体型の設計が求められる場合はカメラベースのソリューション、高度な処理と柔軟性が求められる場合はフレームグラバーベースのソリューションをおすすめします。
プログラマブルフレームグラバーによるFPGA処理
CoaXPress-over-Fiber、CoaXPress 2.0（CXP-12）、Camera Linkに対応したフレームグラバー上で画像を前処理します。システム全体の拡張性・安定性・撮像効率が大幅に向上するため、高度なマシンビジョン用途に最適です。 プログラマブルフレームグラバー 具体的にはカメラとホストの間に
を追加したうえで、画像データクレンジングや画像データ削減を実施し、必要な情報のみを抽出します。このようにして撮像工程の上流側でデータを最適化し、データロスを抑えながら、撮像の安定性を向上させれば、必要帯域幅とホスト側の負荷が大幅に減少し、レイテンシーの少ないリアルタイムな処理が可能になります。
カメラによるFPGA処理
Baslerカメラには、デベイヤリング、カラーアンチエイリアシング、シャープネス、ノイズ除去といった基本的な画像補正機能が内蔵されています。 インターフェースの帯域幅やコンピューターの処理能力に制約がある場合は、カメラ側で画像を前処理し、データ容量や処理回数を抑えることで、スループットが大幅に向上します。
このほか、高度な画像処理が必要な場合は、基本機能に加え、ご要望に応じて特殊機能（フィルター処理、色空間変換など）をカスタマイズできるace 2 Pro（GigEモデル／USBモデルを選択可能）がおすすめです。カメラ側でデータ削減と画像補正を実施し、帯域幅とリソースを節約すれば、ホスト側の負荷を大幅に抑えられます。
FPGAビジョンソリューションの用途
リアルタイムな処理が可能なFPGAは、高速撮影と大容量の画像データのやり取りが求められる用途に最適です。
充実のサービスであらゆる画像処理ニーズに対応
高度なツールと製品ノウハウを活かし、FPGAビジョンシステムの開発リスクを低減しながら、迅速な市場投入を実現。開発支援、概念実証、共同開発からフルサービスに至るまで、あらゆる画像処理ニーズに対応いたします。
1. システム構築
フルサービス
FPGAの設計、ハードウェアのカスタマイズを含め、要件分析から製品化までの工程を一括で請け負います。
サービス一覧
ハードウェアの開発（各種機能のプログラミングなど）
要件に合った新機能の開発
VisualAppletsのインターフェース拡張
ドライバーの開発、SDKのカスタマイズ
2. 概念実証
企画立案＋試作
実現可能性検証、シミュレーション、性能検証、ハードウェア構成の決定を含め、各プロジェクトの要件に合わせて概念実証を実施いたします。
約5営業日で成果物をお届けできるため、迅速な投資判断が可能です。
Proof of Conceptをリクエスト
3. 技術サポート
VisualAppletsの導入を検討している画像処理エンジニアの方を対象に、VisualAppletsの機能紹介・要件分析を含むデモセッションや質問対応、開発支援を実施することで、ビジョンシステムの新規構築や既存システムの調整をサポートいたします。
サービス一覧
VisualAppletsに関するコンサルティング、各種サポート
オプション：初心者・上級者向けVisualAppletsワークショップ（機能紹介、ドラッグ＆ドロップによるデザイン作成、シミュレーションなど）
