使用 Basler racer GigE 相機追蹤印刷電路板（PCB）
- 客戶
- Microscan
- 地點
- Nashua, New Hampshire, USA
- 日期
- 2013
無縫可追蹤性在現代電子產品生產中至關重要 - 尤其是在處理每個面板的多個 PCB 時。Microscan 利用 PanelScan 為此開發了一套靈活的解決方案，該解決方案依賴 Basler racer GigE 線掃描攝影機久經考驗的品質。
挑戰：高速產線中的條碼擷取
隨著智慧型手機、平板等電子裝置持續微型化，PCB 尺寸也變得越來越小。為了提升產能，製造商會採用 「Panelization（拼板）」 製程，亦即在單一大型板材上同時製作多片相同類型的印刷電路板。
這些板材在製造過程中需經過多道製程，之後才會將各 PCB 分離並進行最終測試。
每片板材與電路板皆會配置唯一條碼。然而，過去以人工方式記錄條碼，不僅容易發生錯誤，也缺乏效率。
解決方案：自動化電路板條碼解碼
憑藉在電子製造領域的豐富經驗，Microscan 開發出一套完整的交鑰匙解決方案，用於自動化擷取與解碼印刷電路板（PCB）上的條碼。PanelScan 是一套操作簡便、易於整合的追蹤系統，可即時擷取條碼數據，取代傳統容易出錯的手動掃描流程。該系統的整合式設計能即時完成條碼解碼，即使在全速生產狀態下也可穩定運行，大幅提升效率與準確性。
PanelScan：高效率條碼掃描方案
透過 PanelScan，操作人員只需在使用者介面中輸入 PCB 的列數與行數，接著將已完成拼板並印有條碼的板材放置於輸送帶上即可。
系統會自動建立檢測流程，並讀取所有指定位置上的條碼。
在系統設定時，只需讓板材通過相機模組。按下 「Teach Layout」 按鈕後，PanelScan 即可自動掃描板材並讀取所有條碼。若條碼無法正確解碼，操作人員可調閱對應區域的高解析度影像進行確認。
所有擷取的條碼資料皆會自動儲存於記錄檔中，並可隨時快速存取。
採用 Basler 相機技術的 PanelScan 系統
PanelScan 系統的核心元件為線掃描相機。在標準配置下，單台相機即可擷取寬度最高達 25.4 cm 的拼板板材。若面對最大寬度達 45.7 cm 的大型拼板，系統則會採用兩台具重疊視野的線掃描相機進行寬幅配置，以確保條碼解碼的可靠性。

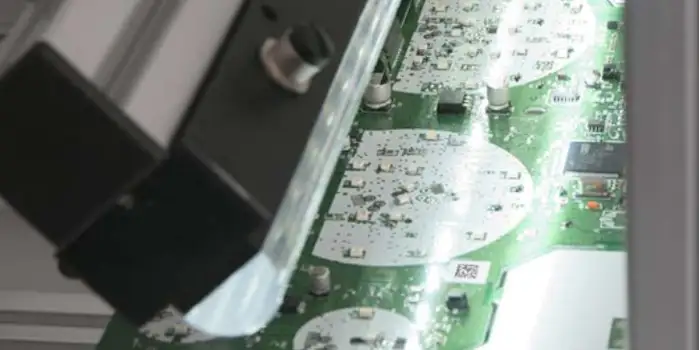

相機安裝於輸送帶上方，可擷取經過輸送帶的板材影像。兩組聚焦線光源提供最佳化照明，而當板材前緣進入視野範圍時，回歸反射感光元件便會觸發影像擷取。所有影像處理作業則於獨立 PC 上執行。
Microscan 選擇使用 Basler racer 相機，是因為其高效能、多樣的解析度選擇，以及能夠輕鬆整合至我們的 Visionscape 機器視覺軟體平台。這三項優勢讓我們毫不猶豫地決定採用 racer 系列相機。
所用產品
了解此解決方案或客製化影像處理解決方案！
我們的專家很樂意為您的視覺專案提供專屬建議。
OMRON Microscan Systems
OMRON Microscan Systems, Inc.是業界領先的自動識別、機器視覺與可追溯技術供應商，專為工業應用而設計。該公司最初於 1982 年以 Microscan Systems 名義成立，並於 2017 年被歐姆龍（OMRON Corporation）收購，整合進 OMRON 集團旗下。總部設於美國華盛頓州 Renton，OMRON Microscan 結合了數十年來在條碼與機器視覺技術領域的經驗，加上 OMRON 全面的自動化解決方案產品組合，致力於提供創新的品質控制、檢測與可追溯性解決方案，推動全球製造業朝向更靈活且智能的方向發展。
