確定性視覺控制：在同一幀內完成偵測與回應
基於 FPGA 的 HDR 成像與即時序列裝置控制
在高吞吐量的視覺系統中，影像處理與裝置控制通常是分開進行的，需要經過 CPU 往返處理，影像資料先傳送至主機進行運算，再透過軟體評估，最後回傳控制訊號，這會導致時序變異。Basler 搭載 FPGA 的影像擷取卡可在同一處理流程中完成上述作業。影像強化與控制訊號可直接由資料串流產生，使系統能在同一幀週期內完成偵測與回應，且不依賴主機時序。
單一處理流程中的影像強化與控制
在視覺系統中，不同的處理架構負責不同任務。當影像強化與控制需在同一資料串流中執行並具備確定性時序時，會採用 FPGA 架構。典型應用包括高速檢測與影像驅動控制場景，在這些應用中，影像品質與回應時間皆需在同一處理流程中維持穩定。
透過 FPGA 克服延遲與影像一致性挑戰
解決影像驅動控制中的時序限制

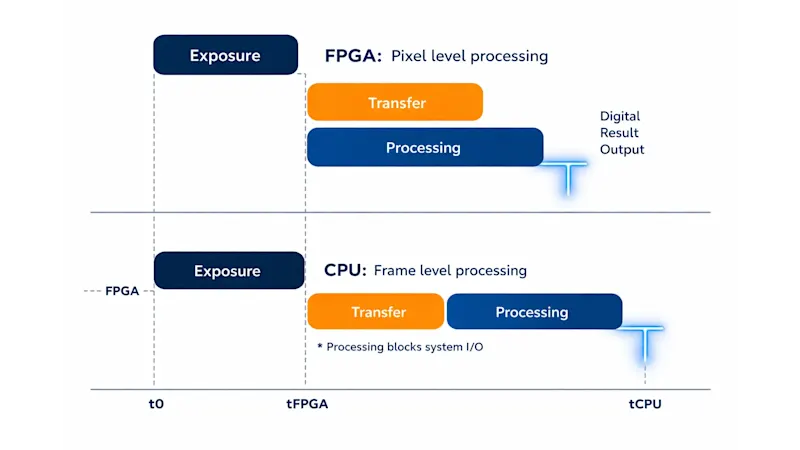

在控制決策直接依賴影像結果的視覺系統中，從檢測到回應之間的時序變得至關重要。在傳統架構中，影像資料必須先傳送至主機進行處理，之後才產生控制訊號，這會因軟體執行、系統負載及元件間同步而引入延遲與時序變異。

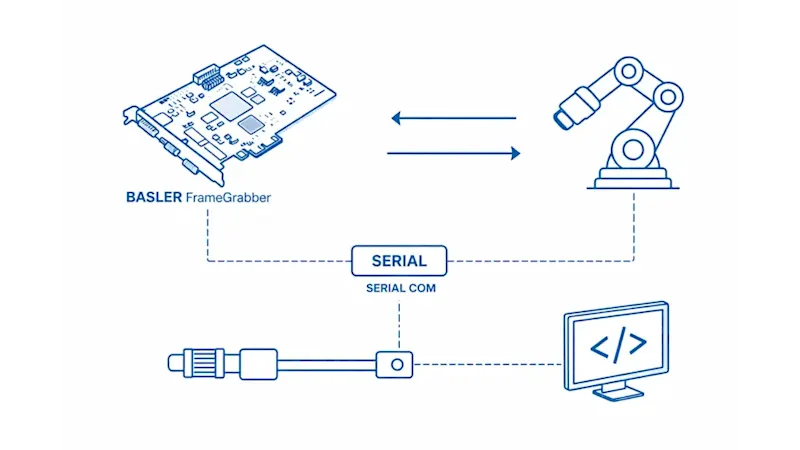

搭載 FPGA 的影像擷取卡可直接在輸入的資料串流上執行影像評估與控制邏輯。控制訊號可依據影像內容即時產生，消除主機往返處理，並確保即時控制具備一致的時序。
在生產速度下，於判定前確保影像品質
於高速檢測環境中，影像品質直接決定檢測可靠性。由於反射率或光照條件的變化，必須在進行有效判定之前，針對每一幀影像執行影像增強處理。若前處理於主機端執行，資料傳輸與處理延遲將限制其在生產速度下的實際效能。

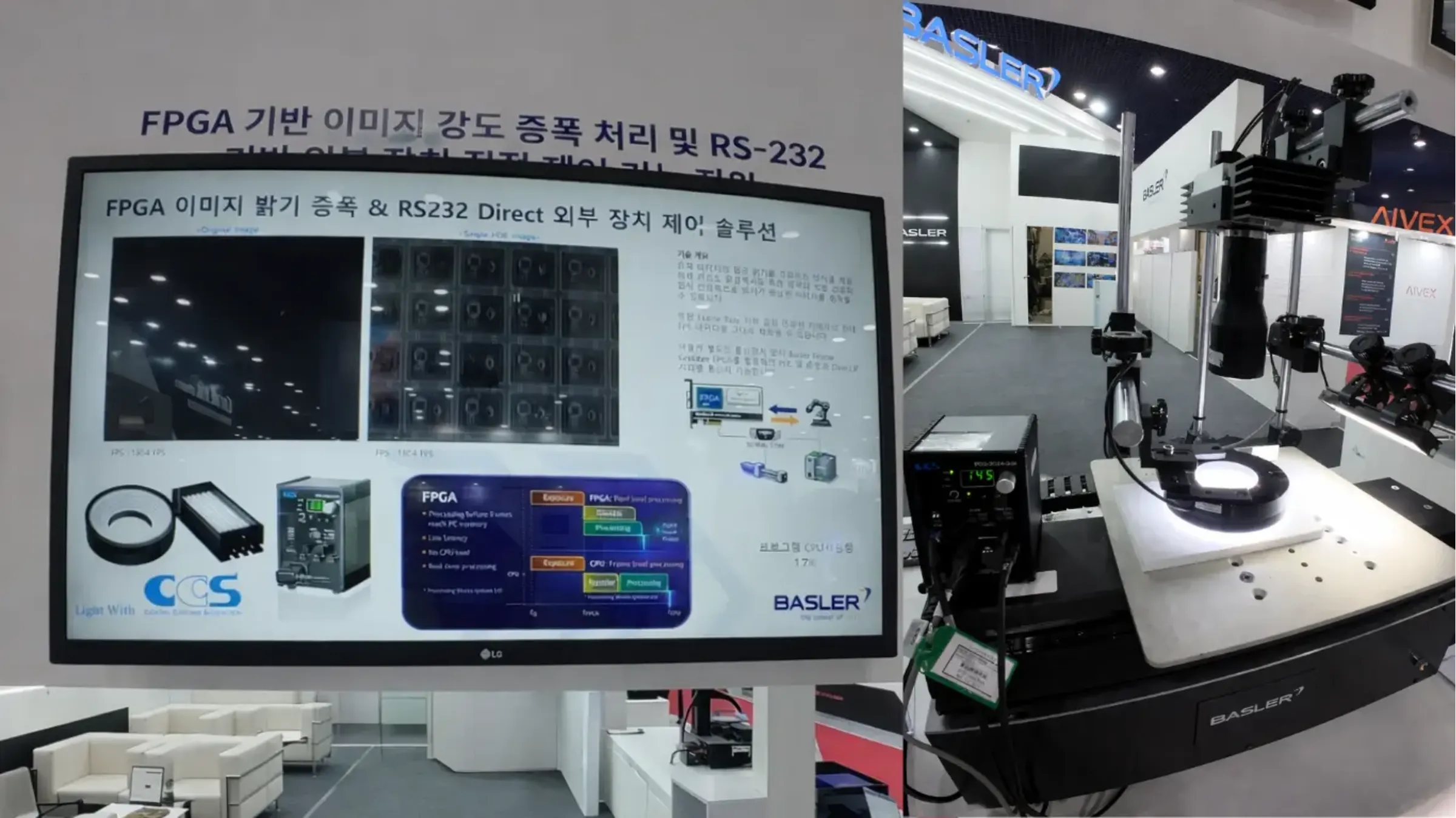

透過 FPGA，可在資料離開擷取卡之前，以完整幀率執行影像增強（例如 HDR 色調映射）。影像分析與控制決策可基於相同的處理後資料流同步運作，確保在同一循環內，同時獲得穩定的輸入影像品質與可預測的反應時間。
有興趣嗎？歡迎與我們討論您的需求
應用案例：即時光源控制
在 AOI 系統中，必須動態調整光源條件，以在不同表面與製程下維持一致的檢測結果。

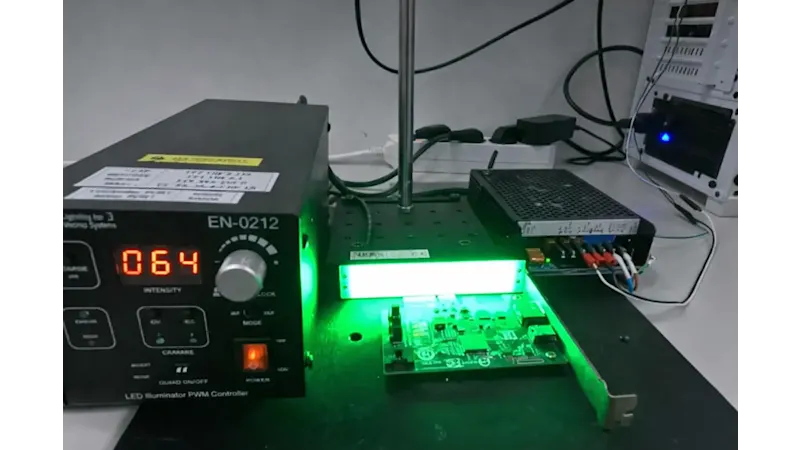

此方法的實務應用為基於 FPGA 的光源控制，利用來自影像的指標（例如亮度）即時驅動外部裝置訊號。
如需深入了解此控制迴路（包含訊號生成、介面處理與系統整合），請參閱應用案例：基於 FPGA 的即時光源控制與訊號處理。
當控制直接依賴影像內容時，透過主機傳輸資料會引入延遲與時序變異。在 FPGA 上同時執行處理與控制，可維持確定性執行，並與影像資料流保持同步。
重點摘要：基於 FPGA 的確定性影像與控制
當影像結果需直接驅動控制動作時，FPGA 可提供緊密耦合且具確定性的執行路徑。
偵測與回應可在同一週期內完成，無需依賴主機時序。
確定性執行可確保行為一致，不受系統負載或作業系統排程影響。
影像處理與控制可在單一 FPGA 流程中運行，簡化系統架構並降低延遲。
