NEUHEIT

imaFlex 2 Dual 100

CoaXPress-over-Fiber Schnittstelle
2 Anzahl Ports
Processing Produkttyp
100 Gbps; 200 Gbps Bandbreite (pro Port; gesamt)

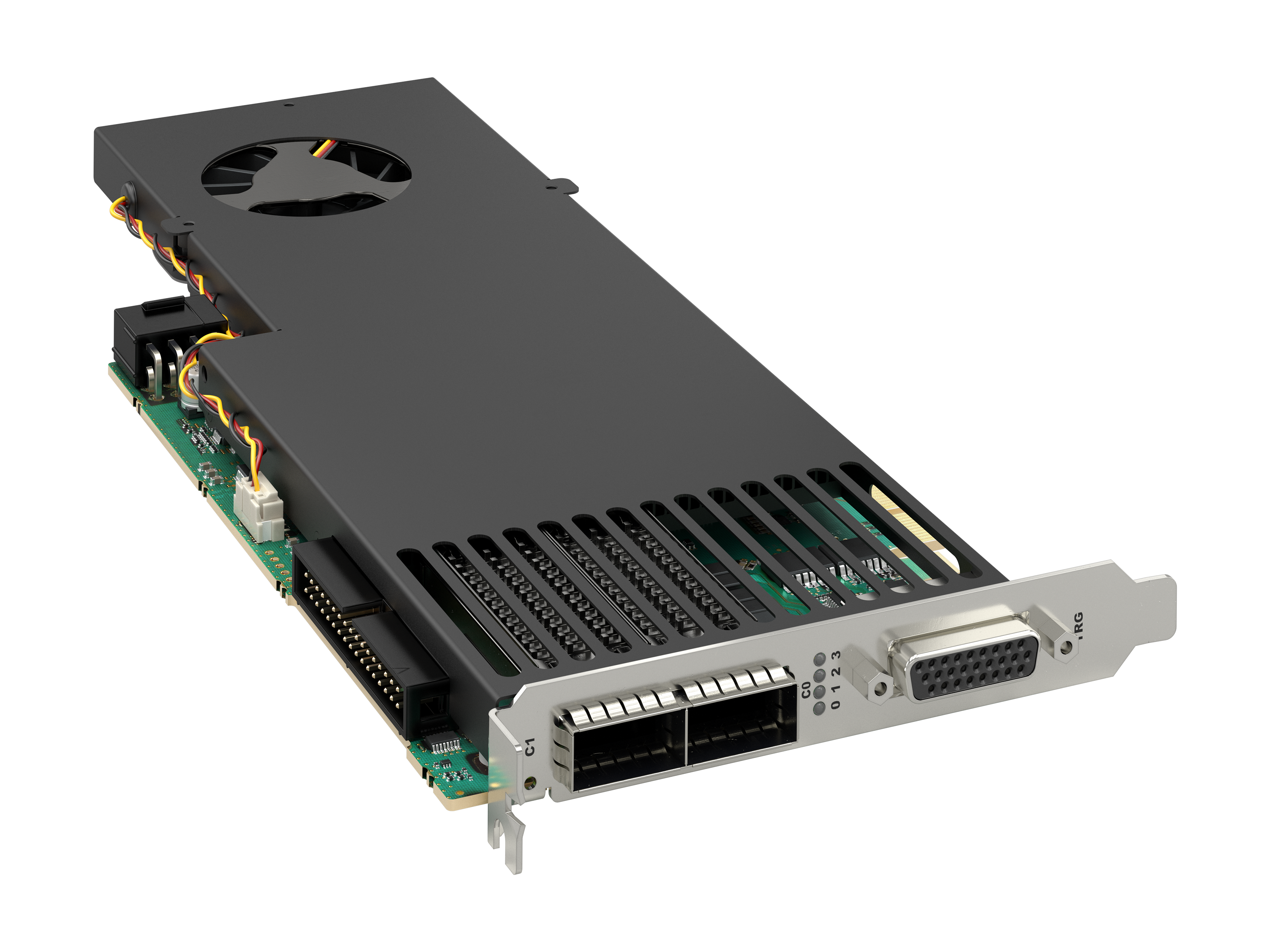

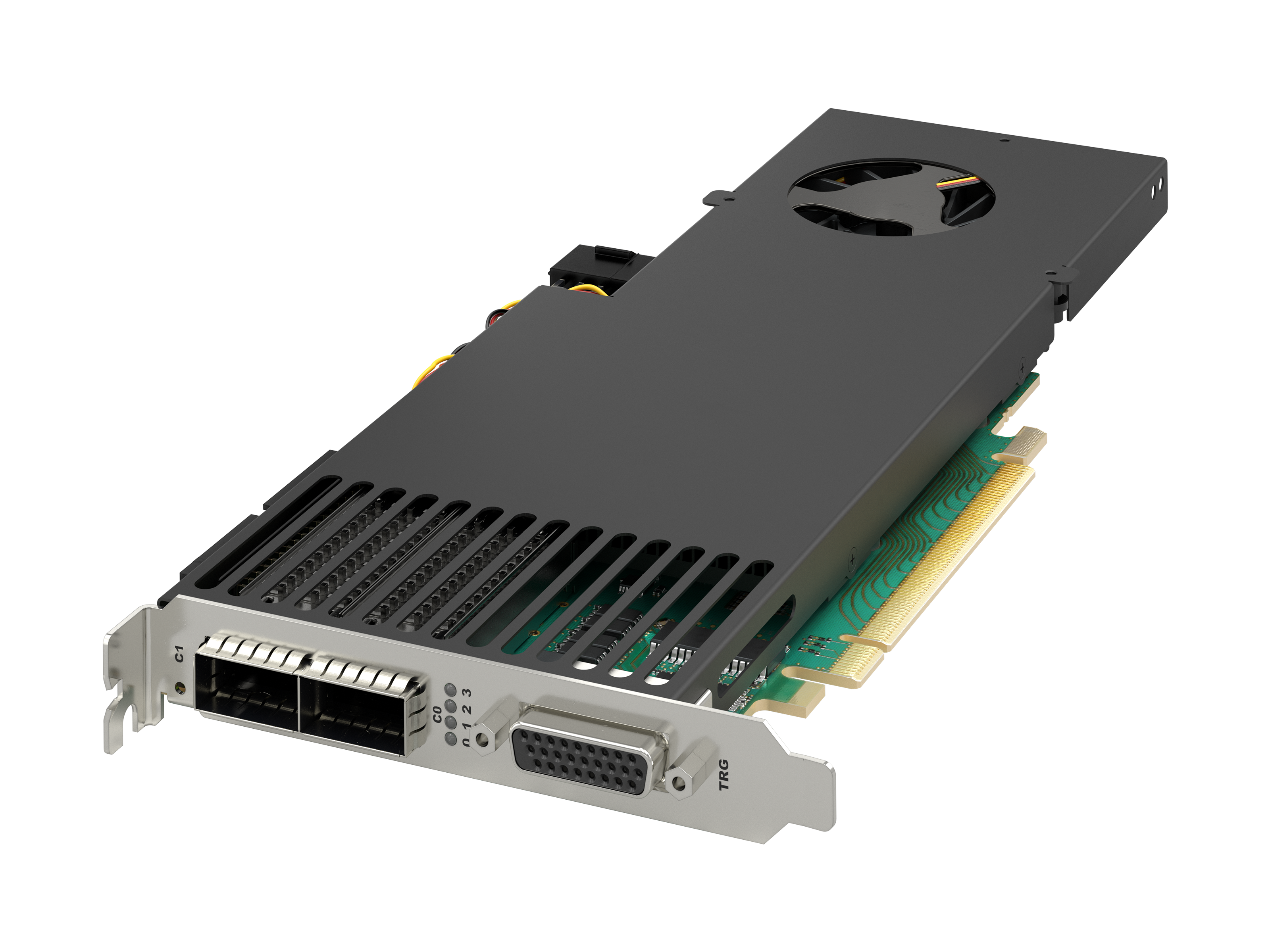

imaFlex 2 Dual 100 ist ein programmierbarer CoaXPress-over-Fiber (CoF) Framegrabber. Er ermöglicht über zwei QSFP28-Verbindungen den Anschluss von bis zu zwei CoF (4 x 25 Gbps)-Kameras oder einer CoF (4 x 25 Gbps)-Kamera und einer optischen Data Forwarding (DF)-Verbindung zu einem weiteren imaFlex 2 Framegrabber mit voller Bandbreite von 100 Gbps pro Connector.

Die optische QSFP28-Verbindung ermöglicht eine Bandbreite von bis zu 100 Gbps (4 x 25 Gbps), elektromagnetische Verträglichkeit und eine nahezu unbegrenzte Kabellänge.

Highlights des programmierbaren CoaXPress Framegrabbers mit zwei QSFP28-Verbindungen:

Bildvorverarbeitung für Bildverbesserung und Datenreduktion verringert die Systemkomplexität und Gesamtbetriebskosten (TCO)
Hoch flexible Data Forwarding-Architektur für höhere Verarbeitungsgeschwindigkeit
10 GB DDR4-RAM
Bus Interface: PCIe 3.0 x16
Signalverarbeitung: Front I/O (8IN/8OUT) und Trigger-Extension (8IN/8OUT)
Aktive Kühlung
FPGA-Services: Framegrabber- und FPGA-Programmierung

Der Framegrabber ist kompatibel mit der racer 2 XL TDI-Zeilenkamera mit 256 TDI-Stufen, einer Zeilenrate bis zu 500 kHz und 16k Auflösung. Zusammen mit Standard-Komponenten wie Kühlung, Transceiver-Modul sowie Daten- und I/O-Kabeln bilden sie ein kosteneffizientes TDI Vision System.

Fokusanwendungen des High-Performance-Systems
Der CoaXPress-over Fiber Framegrabber und das gesamte TDI Vision System liefern herausragende Ergebnisse bei folgenden Applikationen: Wafer- und Halbleiterinspektion, Batteriezelleninspektion, Flachbildschirminspektion und Leiterplatteninspektion.

3 Jahre Gewährleistung auf Basler ProduktePersönliche Beratung durch lokale ExpertenteamsSichere, verschlüsselte Datenübertragung

Artikelnummer	2200002331
Design-In Sample	now
Hersteller	Basler
Typ	Frame grabber
Produktserie	imaFlex Programmable Frame Grabber
Produkttyp	Processing
Gewährleistung	36 Monate

Prozessor	Xilinx Ultrascale+ KU15P
Onboard Speicher	10 GByte DDR4-RAM
E/A-Schnittstellen (Trigger und Synchronisation)	Front GPIO: up to 4 differential signals in, up to 8 single-ended signals in (depends on configuration), 8 TTL outputs Trigger-/GPIO-Extension (for Opto Trigger or TTL Trigger)
Acquisition Card Features	VisualApplets compatible

Schnittstelle	CoaXPress-over-Fiber
Konfigurationen	One (1) CoF 425G & One (1) 425G DF or Two (2) CoF 4*25G
Steckerverbindung	2 x QSFP28
Kabellänge	0 - 100 meters
Kameratypen	CoF 4x25G camera
Sensortypen	Grayscale sensor
Bittiefe	8-16-bit (grayscale)
Datenbandbreite	2 x 100 Gbit/s (9.697 MB/s)
Bandbreite (pro Port; gesamt)	100 Gbps; 200 Gbps
Testumgebung	Camera Simulator
Anzahl Ports	2

PC Bus Schnittstelle	PCIe x16 Gen3.0
PC Bus Übertragungsleistung	15.752 MB/s (theoretical), 13.040 MB/s (typical/max.)

Trigger E/A-Schnittstellen	Box connector (34-pin)
Onboard GPIO Schnittstelle	One 34-pin flat cable connector onboard: 8 input signals and 8 output signals with open-drain optionally as 4 opto-coupled inputs (4,5V - 28V), optional 2 opto-coupled differential inputs (RS422); 4 opto-coupled outputs (4,5V - 28V)
Onboard Front GPIO Schnittstelle	4 differential input signals up to 8 single-ended input signals; 8 TTL output signals; configurable by software in the applet; max. voltage of the input signals between 4,5V and 25V
E/A Synchronisation und Steuerung	Configurable Trigger System supporting various trigger modes (grabber controlled, external trigger, gated, software trigger) and shaft encoder functionality with backward compensation, Multi-Camera-Synchronization
Zusammenfassung Signalschnittstellen	16 in/16 out (max.), TTL or opto-coupled; differential or single-ended signals (configuration dependent)

imaFlex 2 Dual 100

Allgemeine Informationen

Geräteeigenschaften

Camera Interface

Host-PC-Schnittstelle

Steuerungen und Mehrzweck-I/Os

Geräte- und Umgebungsinformationen

Software

Hersteller

Konformität

Features

Einfache Handhabung

Verbesserung der Bildqualität

Prozesskontrolle

Geschwindigkeitssteigerung

Passende Produkte

Produkt wurde erfolgreich zum Warenkorb hinzugefügt

Abmessungen	PCIe Standard height, three-quarters length card: 239 mm length x 111.15 mm height
Gewicht	394 g
Stromverbrauch / Stromquelle	Typ. 45W@12V, excluding camera and I/O power output
Betriebstemperatur	0 - 50 °C
Lagerungstemperatur	-50 - 80 °C
Relative Luftfeuchtigkeit (Betrieb, Lagerung)	5 - 90 % non-condensing (operating), 0 - 95 % (storage)
MTBF	172.174 h
Compliance	CE FCC KC REACH RoHS UKCA WEEE

Software-Treiber	Windows 11 / 10 (64-Bit)
Software-Werkzeuge	Device Drivers Documentation microDiagnostics (Analysis and service tool) microDisplay X (Acquisition control and viewer) Calibration Tool (incl. python source)
Software API	Framegrabber SDK
FPGA Programmierung	VisualApplets
Kompatibilität BV-Software	GenTL-based MV-Software

Image Selector	Wählen Sie über ein Modulo die Bilder aus, die Sie behalten, verarbeiten oder weiterleiten wollen.
Invert	Invertieren Sie die Pixelwerte Ihrer Bilder, um eine effizientere Bildverarbeitung durchführen zu können.
Mirroring	Spiegeln Sie die Bilder in unterschiedliche Richtungen, um Ihren idealen Hardware-Aufbau zu erhalten.

LUT	Mit der Erstellung einer benutzerdefinierten Lookup-Tabelle (LUT) können Sie die Pixelwerte Ihrer Bilder durch selbst definierte Werte ersetzen.
Offset/Gain/Gamma Correction	Verändern Sie die Helligkeitswerte Ihrer Bilder für eine effiziente Bildverarbeitung und optimierte Monitoranzeige.

ROI	Begrenzen Sie den Bildfluss auf relevante Sensorbereiche, um eine effiziente Bildverarbeitung durchzuführen.
VisualApplets Compliance	Nutzen Sie die Vorverarbeitungsmöglichkeiten von VisualApplets, um Ihre Anwendung zu entlasten, die Bilddaten zu reduzieren, zu verbessern oder zu beschleunigen. Das Feature ist Eigenschaft der programmierbaren Framegrabber.
