Kontaktlose Patienten-Positionierung im CT

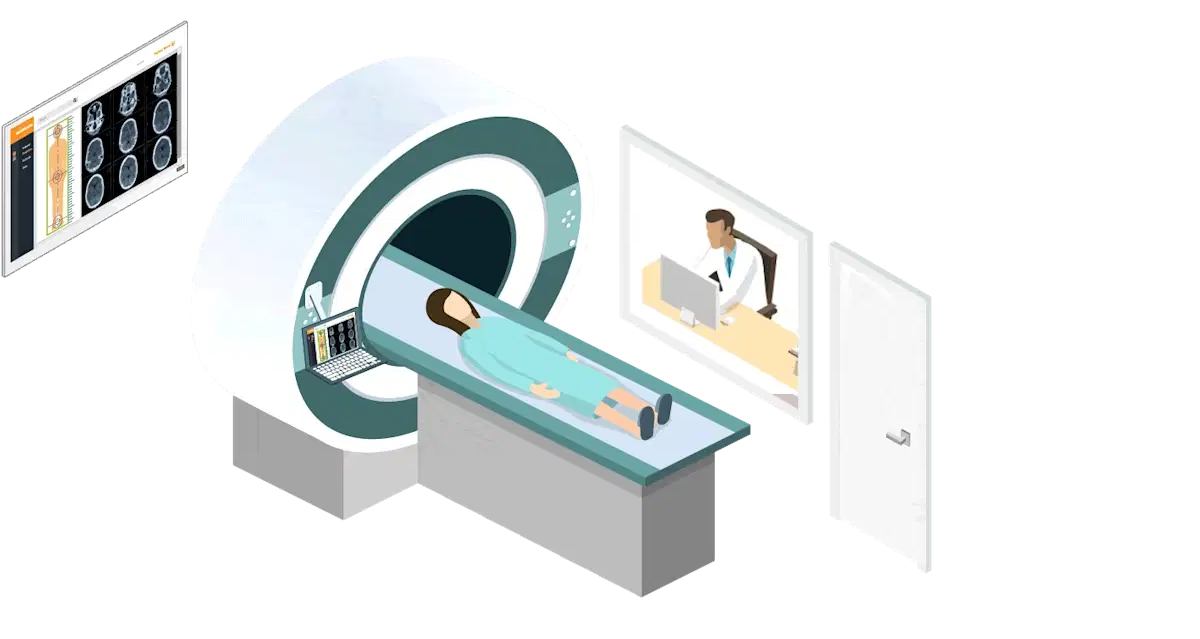

Zuverlässige CT-Untersuchungsergebnisse bei möglichst geringer Strahlendosis beruhen u. a. auf der korrekten Patientenposition. Das medizinische Personal verfährt dazu den Patiententisch kontaktlos aus dem Kontrollraum heraus. Für die präzise Ausrichtung werden Laserlinien auf den Patienten projiziert. Kameras und Software sind entscheidende Komponenten, um den Patienten für den optimalen Scanbereich im Computertomographen exakt auszurichten.
Lesedauer: ca. 3 Minuten
Präzise Position im CT dank Vision Lösung aus Hardware und Software
Um Patienten ferngesteuert aus dem Kontrollraum heraus zu positionieren, erfassen Kameras Bilder von Patient und projizierten Laserlinien. Die Laserlinien müssen dabei unabhängig von Material und Farbe der Kleidung erkennbar sein. Wichtig ist bei den Kameras, dass sie mit ausreichend geringer Latenz zuverlässig Bilder liefern. Eine Software sorgt für die Ansteuerung und Darstellung auf einem Monitor.
Farbkameras mit geringer Latenz samt Anwender- und Service-Software
Die Hardware des Systems besteht aus drei Basler ace U Farbkameras mit 3,2 MP Auflösung und GigE-Schnittstelle. Zwei Kameras nehmen die Patienten-Positionierung von hinten und vorne auf, die dritte Kamera erfasst die Laserlinien. Passende Objektive, ein Industrie-PC sowie drei 30 m GigE-Datenkabel, die die Kameras mit dem PC verbinden, vervollständigen das Hardware-Setup.
Eine Anwender- und Service-Software ergänzen die Hardware. Die Service-Software unterstützt den FAE-Techniker bei der Inbetriebnahme des Systems und den korrekten Kameraeinstellungen. Dabei kommen spezielle Firmware-Features der Kameras zum Tragen. So optimiert der FAE z. B. die Farbwiedergabe entsprechend der jeweiligen Beleuchtungssituation im Untersuchungsraum. Dadurch werden die auf den Patienten projizierten Laserlinien für die Positionierung optimal sichtbar. Anhand der Anwender-Software erhält das medizinische Personal die Darstellung der drei Kamerabilder für Front-, Rück- und Lasermuster-Ansicht und eines Bedienfelds auf einem Monitor.
Vorteile der Vision Lösung zur kontaktlosen Patienten-Positionierung
Optimal aufeinander abgestimmte Hardware und Software aus einer Hand
Geringe Latenz und hohe Zuverlässigkeit des Life-Videostreams, einfache Bedienung für das medizinische Personal
Eigens entwickelte Service-Software, um funktionale In-Kamera-Features durch FAEs einzustellen – beispielsweise um die Farbwiedergabe flexibel aber präzise an die lokalen Gegebenheiten anzupassen
Kameras ermöglichen die Patientenüberwachung während der Untersuchung
