텔레센트릭 렌즈(Telecentric Lenses)
모든 디테일에서의 고정밀 측정
정밀 측정이 요구되는 애플리케이션에서는 텔레센트릭 렌즈가 최적의 선택입니다. 일정한 배율 유지와 원근 왜곡 억제를 통해 치수 측정 정확도를 확보하고, 미세한 디테일까지 안정적으로 검출할 수 있습니다.
다양한 제품 구성
센서 크기 최대 1.2ʺ 및 최대 21.4 MP 해상도를 지원하는 렌즈가변 조리개
광량 제어를 위한 조리개 조정 기능을 지원하는 렌즈동축 조명
동축 조명 일체형 및 비일체형 렌즈 옵션 제공이중 텔레센트릭
1.2ʺ 렌즈는 고정밀 측정을 위한 양측 텔레센트릭 구조 적용

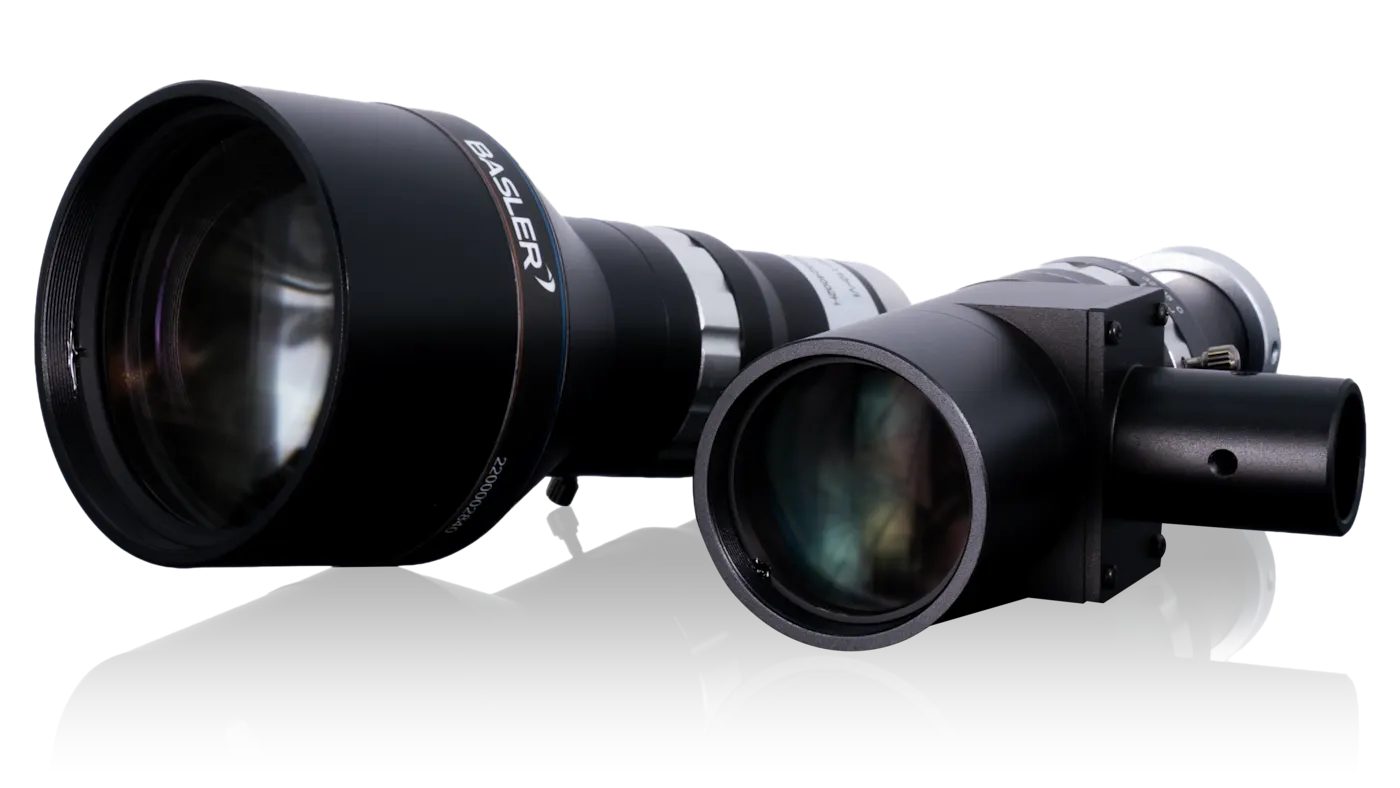

당사의 텔레센트릭 렌즈
텔레센트릭 렌즈의 작동 원리
텔레센트릭 렌즈에서는 물체의 한 점에서 출발해 렌즈를 통과하는 중심 광선이 특정 구간에서 광축과 평행하게 유지됩니다. 텔레센트릭 렌즈는 세 가지 유형으로 나뉩니다.
물체측 텔레센트릭
물체측에서 주광선이 광축과 평행하게 진행되므로, 물체 거리 변화에 따른 원근 오차가 발생하지 않습니다.
이미지 측면 텔레센트릭
이미지측에서 주광선이 광축과 평행하게 진행되어, 센서가 초점면에 정확히 위치하지 않은 경우에도 안정적인 이미징을 구현할 수 있습니다.
양측 텔레센트릭 렌즈
주광선이 양측에서 서로 평행하게 진행되어, 고정밀 측정 애플리케이션에서 최대 정확도를 보장합니다.
가변 조리개 기능을 갖춘 텔레센트릭 렌즈

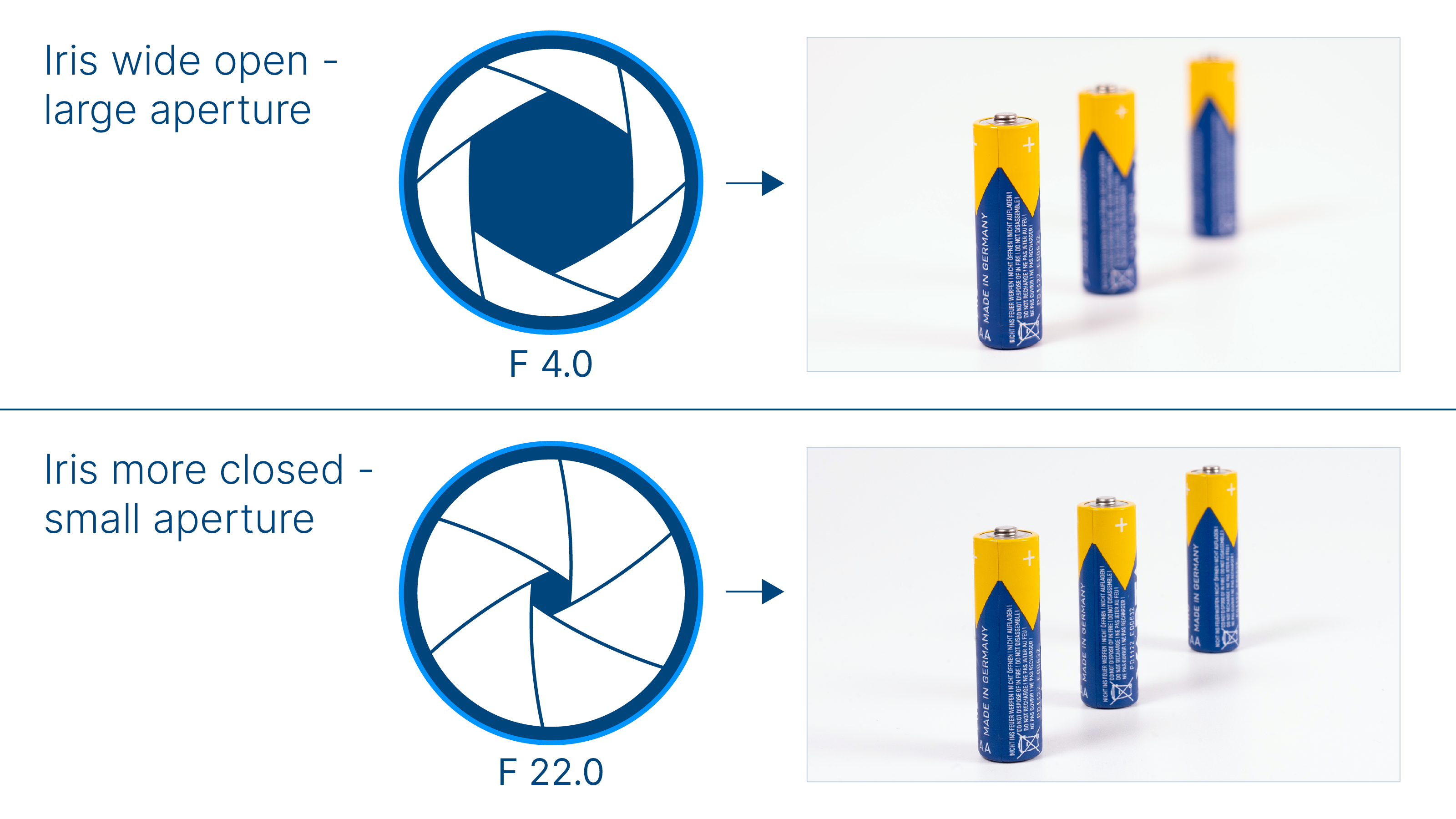

가변 조리개를 갖춘 텔레센트릭 렌즈에서는 광량과 필요에 따라 피사계 심도 조절이 가능합니다.
조리개 조정은 유연성을 제공하지만, 과도한 조리개 조임은 텔레센트릭 특성을 저하시킬 수 있습니다. 조리개를 지나치게 닫을 경우 광선이 완전히 평행하게 유지되지 않아 치수 오차 또는 비네팅이 발생할 수 있습니다.
가변 조리개는 다양한 조명 조건을 보정하거나 콘트라스트 및 피사계 심도를 미세하게 조정해야 하는 애플리케이션에 특히 적합합니다.
렌즈로 이동동축 조명 일체형 텔레센트릭 렌즈
동축 광 커플링이 있는 텔레센트릭 렌즈는 렌즈와 조명 장치의 기능을 결합한 제품입니다. 볼 물체는 광축을 따라 직접 조명됩니다. 빛은 광원(주로 LED)에서 측면으로 결합되어 반투명 거울 또는 빔 스플리터를 통해 광축으로 전달됩니다.
이 방식은 매끄럽거나 반사 특성이 높은 표면에 특히 적합하며, 웨이퍼, 유리, 금속, 디스플레이, 마이크로칩 검사 시 우수한 이미지 품질을 제공합니다.
텔레센트릭(Telecentric) 렌즈의 장점
실제 크기 재현 이미징
물체와의 거리 변화와 관계없이 이미지 상의 크기가 일정하게 유지되어 고정밀 측정이 가능합니다.

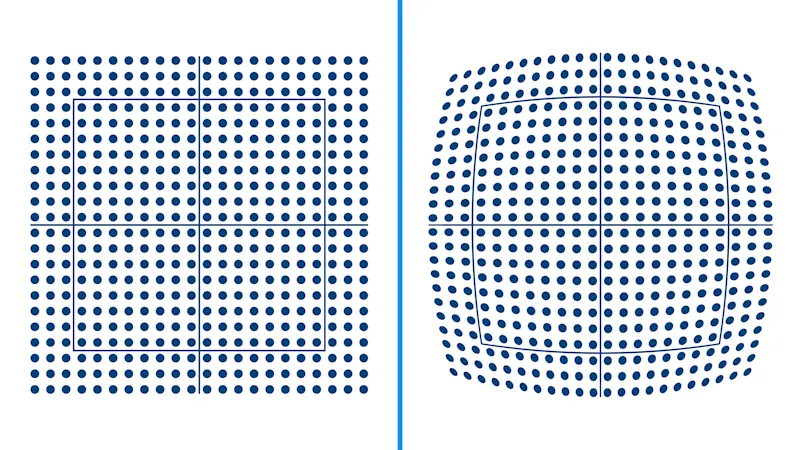

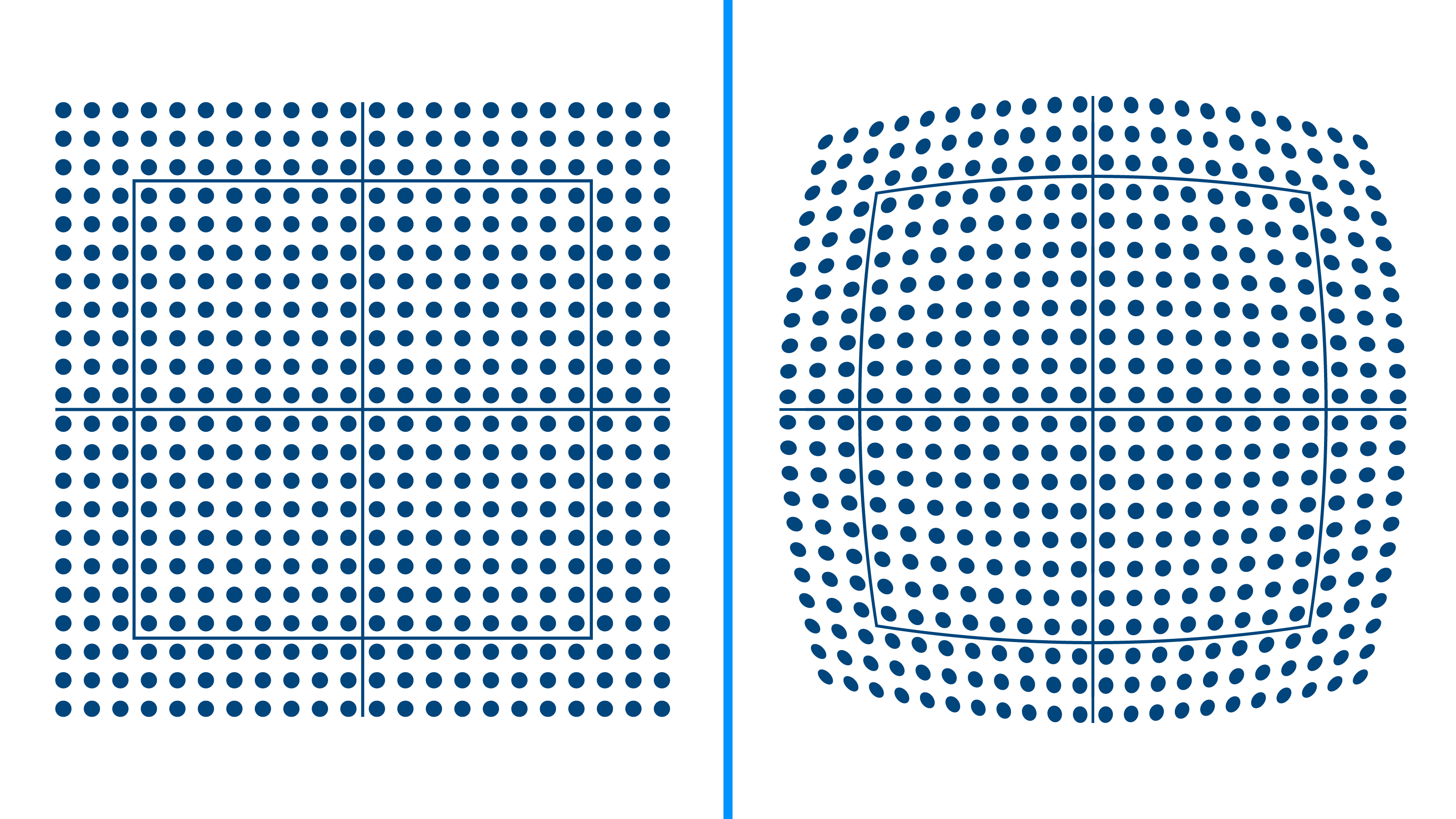

왜곡 없는 이미징
이미지에서 물체의 평행 에지가 그대로 유지되어, 정밀한 형상 재현이 요구되는 애플리케이션에 최적입니다.
얕은 피사계 심도
한 물체 영역에 선명한 초점을 맞추고 다른 영역은 초점을 흐리게 유지할 수 있으므로 명확한 기준면으로 측정 작업을 수행할 수 있습니다.
텔레센트릭(Telecentric) 렌즈의 어플리케이션 분야
텔레센트릭 렌즈는 정밀성과 낮은 왜곡이 요구되는 다양한 어플리케이션에 적합합니다.
산업용 치수 측정 및 검사
계측 (예: 직경, 갭, 위치 측정)
전자 제조 (예: PCB 검사)
마이크로 메카트로닉스 및 의료 분야
고정밀 2D 및 3D 측정 시스템
