결정론적 비전 제어: 동일 프레임 내 검출 및 반응

이미지 기반 제어에서의 타이밍 제약 대응

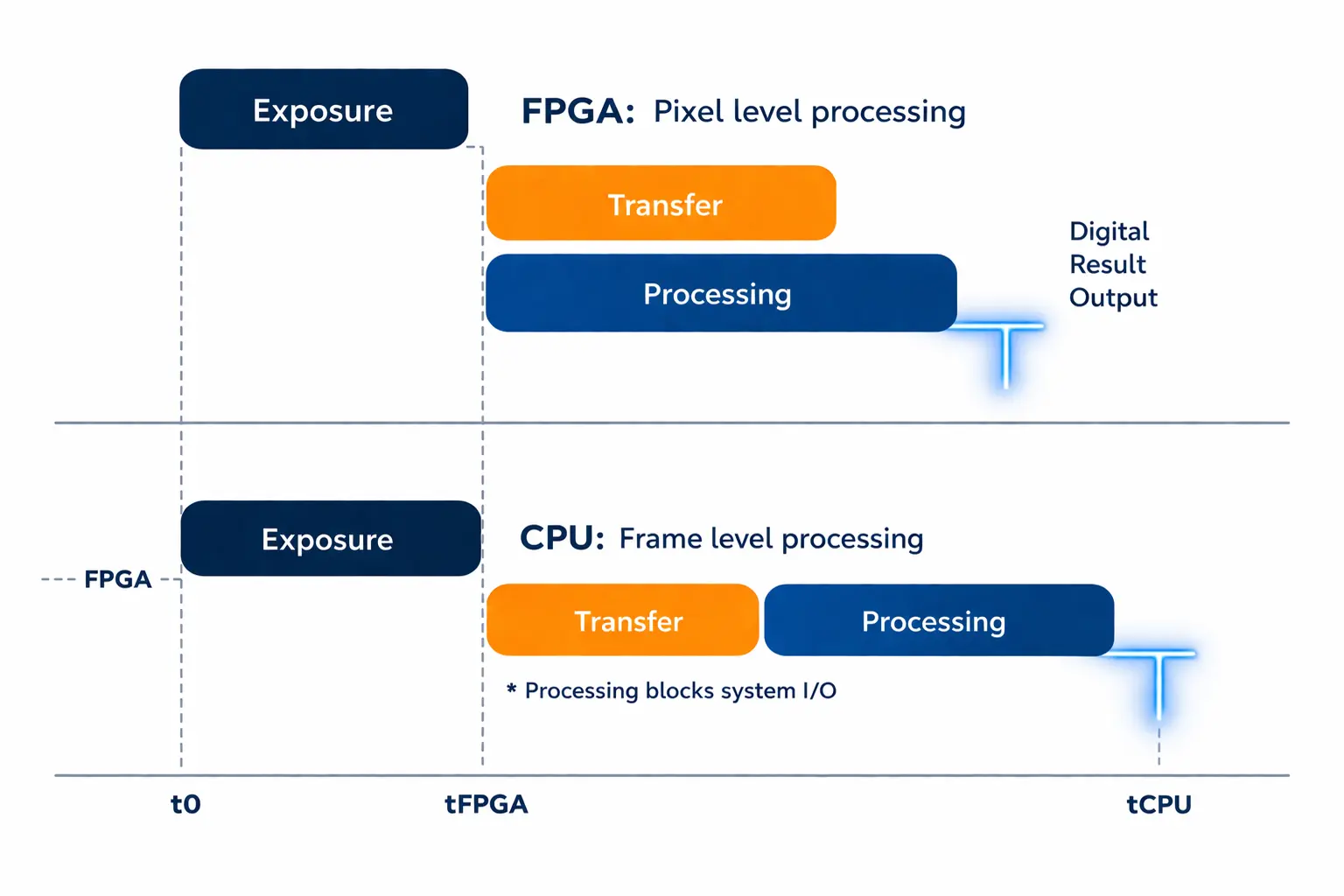

이미지 분석 결과에 따라 제어 결정이 직접 좌우되는 비전 시스템에서는, 감지와 대응 사이의 타이밍이 매우 중요해집니다. 기존 아키텍처에서는 제어 신호를 생성하기 전에 먼저 이미지 데이터를 호스트로 전송하여 처리해야 합니다. 이로 인해 소프트웨어 실행, 시스템 부하, 구성 요소 간 동기화 문제로 인해 지연 시간과 타이밍 편차가 발생하게 됩니다.

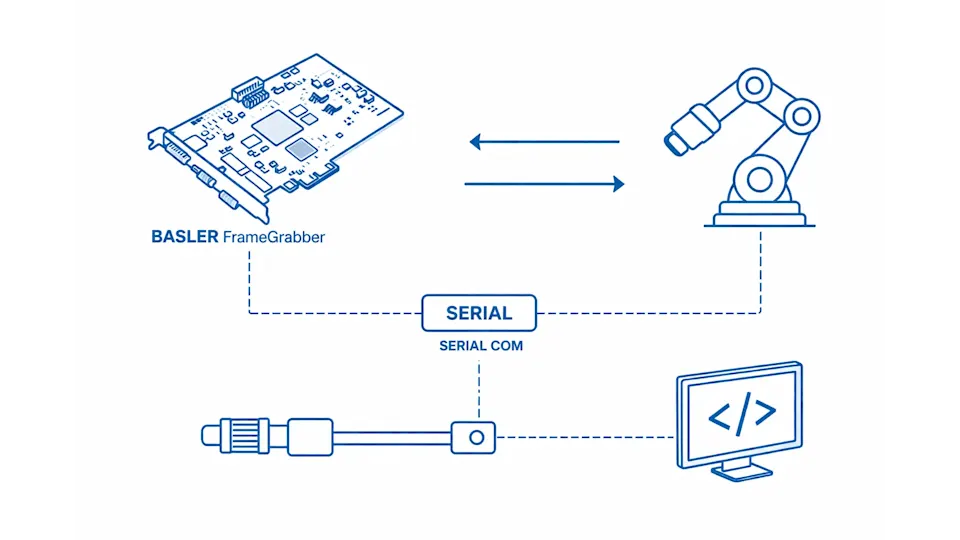

FPGA 기반 프레임 그래버는 수신되는 데이터 스트림에서 직접 이미지 평가와 제어 로직을 수행하여 이러한 문제를 해결합니다. 제어 신호는 이미지 콘텐츠를 기반으로 즉시 생성되며, 호스트 왕복 과정을 제거하여 실시간 제어를 위한 일관된 타이밍을 보장합니다.

사용 사례: 실시간 조명 제어

AOI 시스템에서는 다양한 표면과 공정에서 일관된 검사 결과를 유지하기 위해 조명 조건을 동적으로 조정해야 합니다.

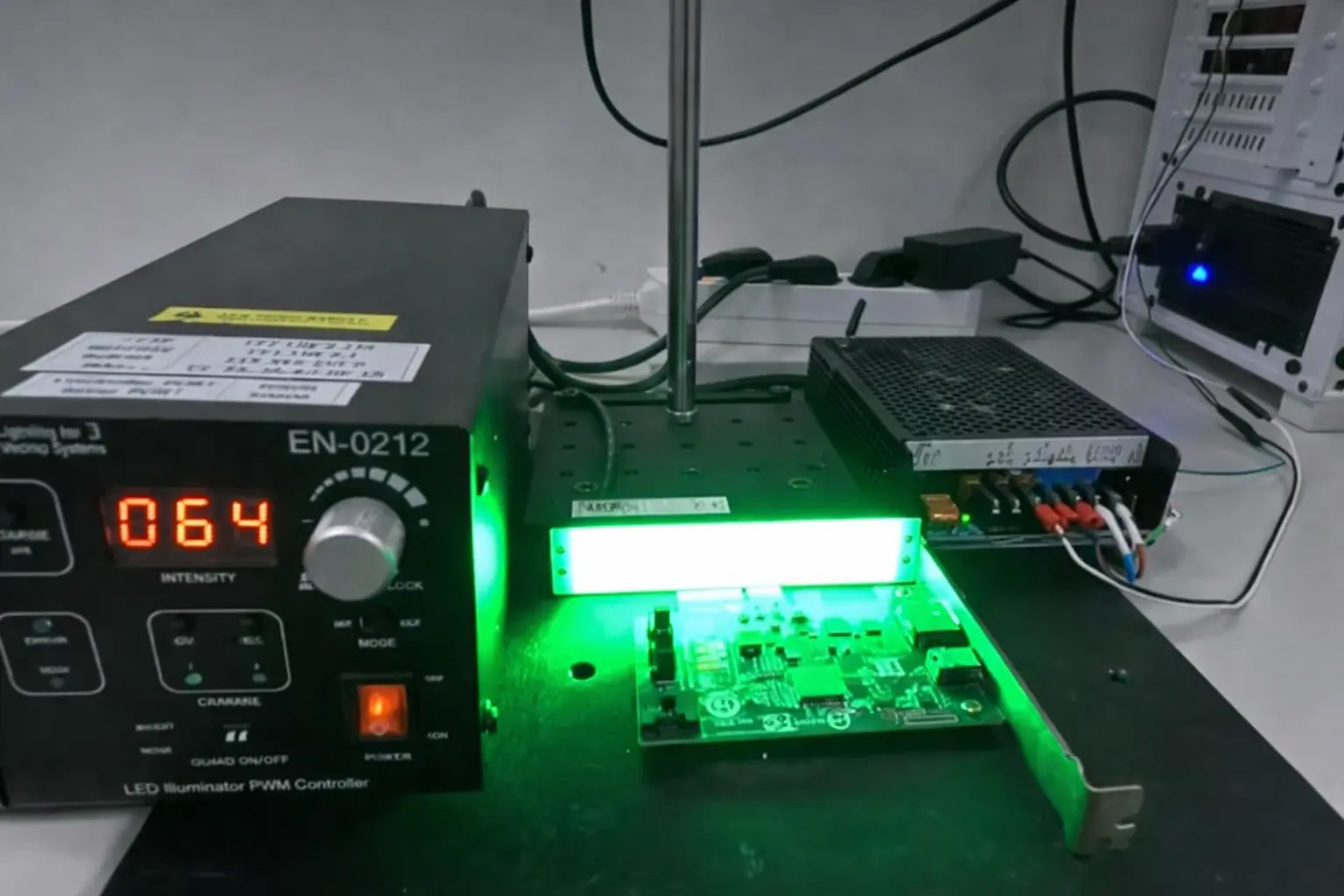

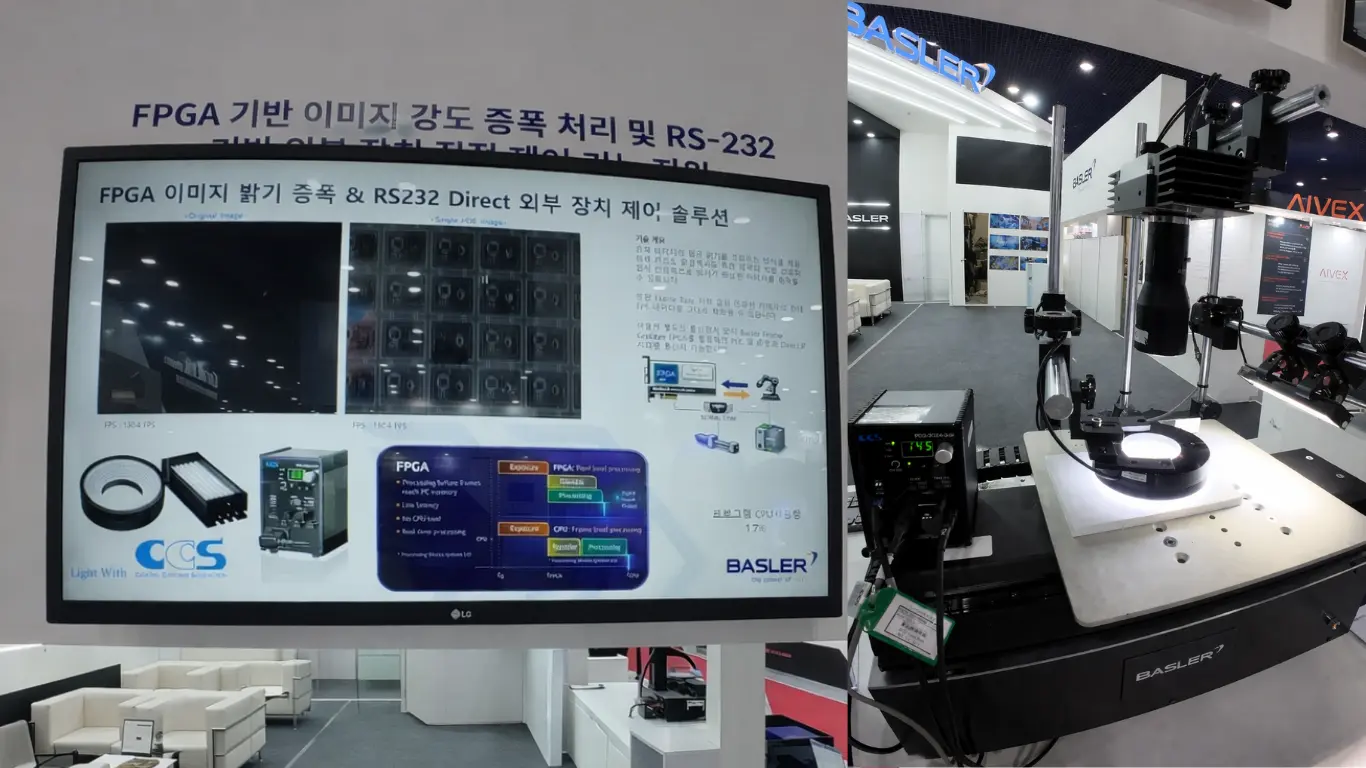

이 접근 방식의 실질적인 구현 예시는 FPGA 기반 조명 제어입니다. 여기에서는 밝기와 같은 이미지 기반 메트릭을 사용해 외부 장치 신호를 실시간으로 제어합니다.

신호 생성, 인터페이스 처리 및 시스템 통합을 포함한 이 제어 루프의 상세 구현은 FPGA 기반 실시간 조명 제어 및 신호 처리 사용 사례를 참고해 주십시오.
