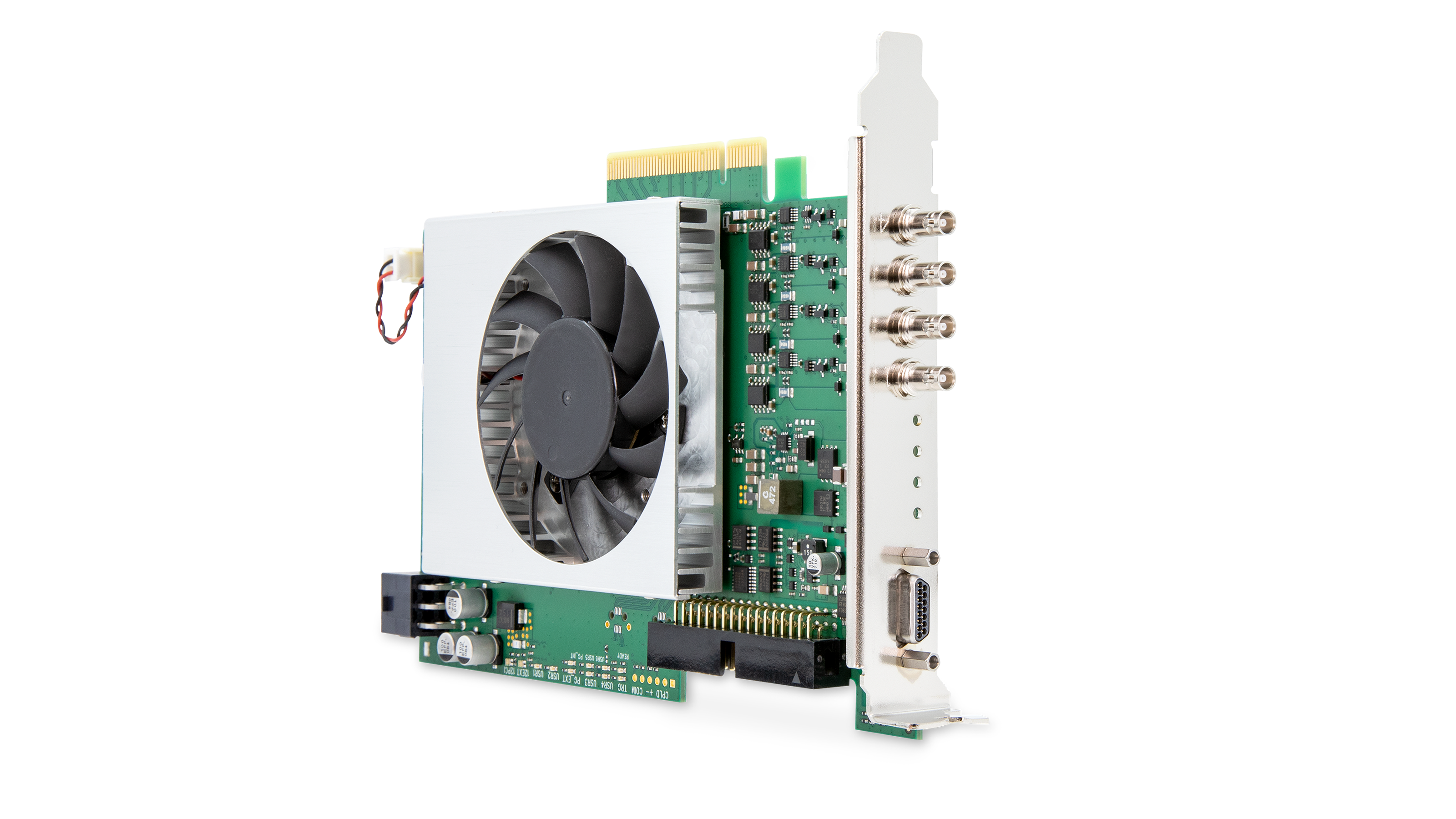

imaWorx CXP-12 Quad

Name: imaWorx CXP-12 Quad
SKU: 2200000482
Price: 1589 EUR
Availability: InStock

4台のCoaXPress 2.0対応カメラを最大転送速度で接続できるフレームグラバーです。

最新のPCIe規格による高速画像取得が可能であるなど、高度なマシンビジョン用途に最適です。

‍数量

フレームグラバーSDK

画像取得、画像処理アプリケーションの開発からビジョンシステム全体の調整に至るまで、あらゆる工程をサポートするBaslerフレームグラバー専用のソフトウェア開発キットです。

希望小売価格	€1,589.00
‍納期	Standard2‍～3週間

プロセッサー	Xilinx Ultrascale+ KU3P
オンボードメモリー	1.5 GByte DDR4-RAM
I/Oモジュールインターフェース（トリガー・同期）	Trigger/GPIO-IF (Opto Trigger, TTL Trigger)
Acquisition Card Features	Flat Field Correction Digital Binning PGI Color Reconstruction

準拠規格	CoaXPress 2.0/2.1
インターフェース	CoaXPress (CXP-12)
コンフィギュレーション	CXP-12; up to 4 cameras
コネクター	4 x Micro-BNC/HD-BNC
ケーブル長	11 - 40 meters
電源出力	17W/24V DC regulated power per CXP connector
対応カメラ	area scan camera line scan camera
センサー種別	CFA sensor (Bayer) Grayscale sensor RGB sensor
センサー画素数	32k*64k (area scan sensor), 16k (line scan sensor)
ビット深度	8-16-bit (grayscale) 24-48-bit (color)
データ転送速度	4 x 12.5 Gbit/s (1,560 MB/s)
データ転送速度（1チャンネル当たり／合計）	12.5 Gbps; 50 Gbps
ポート数	4
試験環境	Camera Simulator

バスインターフェース	PCIe 3.0 x8
バスインターフェース性能	7876 MB/s (theoretical), 6520 MB/s (typical/max.)

トリガーボードの汎用I/Oインターフェース	Box connector (34-pin)
オンボードの汎用I/Oインターフェース	One 34-pin flat cable connector onboard: 8 input signals and 8 output signals with open-drain optionally as 4 opto-coupled inputs (4,5V - 28V), optional 2 opto-coupled differential inputs (RS422); 4 opto-coupled outputs (4,5V - 28V)
オンボードの汎用I/Oインターフェース（フロント）	3 differential input signals or 2 differential and 1 single-ended signal or 4 single-ended signals; 2 TTL output signals; configurable by software GPIOTool; max. voltage of the input signals between 4,5V and 25V
‍汎用I/Oの同期・制御	Configurable Trigger System supporting several trigger modes (grabber controlled, external trigger, gated, software trigger) and shaft encoder functionality with backward compensation, Multi-Camera-Synchronization
‍汎用I/Oインターフェースの概要	12 in/10 out (max.), TTL or opto-coupled; differential or single-ended signals (configuration dependent)

寸法	PCIe Standard height, half length card: 167.64 mm length x 111.15 mm height
重量	274 g
消費電力／電源	Typ. 13,4W@12V, excluding camera and I/O power output
動作温度	0 - 50 °C
保管温度	-50 - 80 °C
相対湿度（動作時／保管時）	5 - 90 % non-condensing (operating), 0 - 95 % (storage)
平均故障間隔（MTBF）	48.440 h

ソフトウェアドライバー	Linux 64-Bit Windows 11 / 10 (64-Bit)
ソフトウェアツール	Device Drivers Documentation microDiagnostics (Analysis and service tool) microDisplay X (Acquisition control and viewer) pylon Software Suite SDK
ソフトウェアAPI	.net interface Framegrabber SDK GenTL pylon SDKs
サードパーティライブラリーとの互換性	GenTL-based MV-Software Halcon VisionPro

Image Selector	保存・処理・転送したい画像を選択する機能です。
Invert	画像のピクセル値を反転させることで、画像処理を効率化する機能です。
Mirroring	画像を任意の角度に反転させることで、ハードウェア構成を最適化する機能です。
Tap Geometry Sorting	カメラの撮像領域を再割り当てすることで、評価可能な画像フローを取得する機能です。

Flat Field Correction (FFC)	感度のバラつき、周辺減光、照明ムラを補正することで、画像の均一性を向上させる機能です。環境変化に対応した正確な撮像を実現できます。本機能は、Enhanced Appletsに付属しています。
LUT	カスタムルックアップテーブル（LUT）を作成することで、画像のピクセル値を任意の値に置き換える機能です。
PGI Color Reconstruction	最大4種類の画像補正を組み合わせることで、人間の視覚に合った画質を実現する機能です。本機能は、Enhanced Appletsに付属しています。
White Balancing	撮影環境に応じて画像の色合いを調整することで、実物に近い色を再現する機能です。

Digital Binning	異なる係数でビニング処理を行うことで、センサーのピクセルサイズを調整する機能です。データ容量を削減したり、画像の輝度を向上させたりすることができます。本機能は、Enhanced Appletsに付属しています。
ROI	画像フローを指定した関心領域に制限することで、画像処理を効率化する機能です。
