CoaXPress 2.0による3D AOI装置の速度・画質の向上
概要

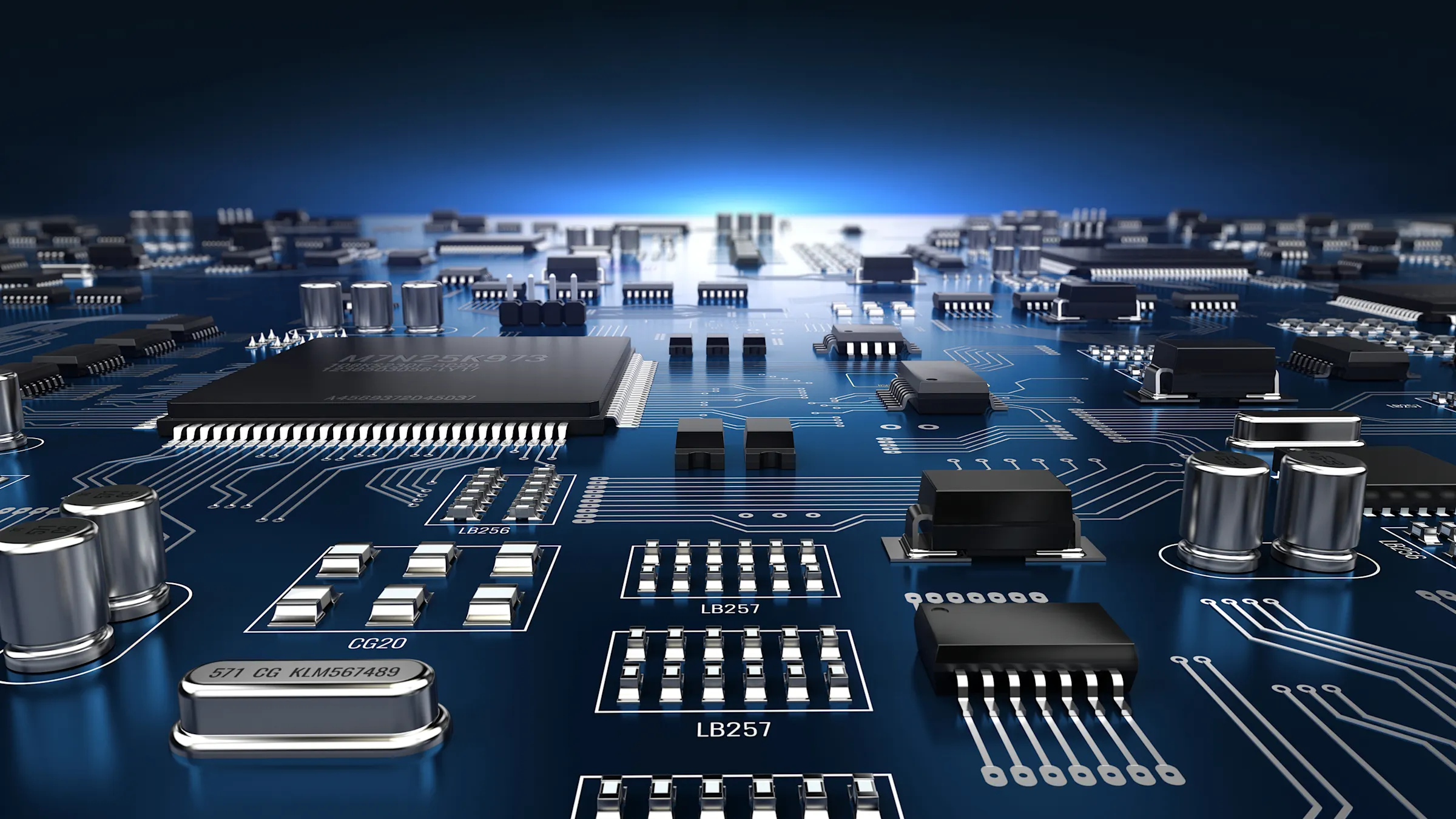

プリント基板の品質管理の一環として、多くの製造現場で採用されている外観検査。Baslerが開発したCXP-12対応3D AOI装置は、3D撮影と2D撮影の両方に対応しており、表面実装（SMT）またはスルーホール実装（THT）にかかわらず、接合不良などを検知するはんだ印刷検査（SPI）を行うことができます。
課題
開発に際しては、各製造現場の厳しい検査要件に対応するため、高速・高画質はもちろん、既存の装置よりもシンプルかつ柔軟であることが求められました。
ソリューション
今回の3D AOI装置は、CXP-12対応のメインカメラ（Basler boost、モノクロまたはカラー）1台、レーザープロジェクター、フレームグラバー（またはインターフェースカード）、サブカメラ（Basler ace Lなど）4台で構成されています。
メインカメラのインターフェースについては、従来のCamera LinkやCXP 1.1.1ではなく、最新のCXP-12を採用しました。
また、撮影方向の調整や構成機器の交換を可能にしたほか、照明、ソフトウェアとも高い互換性を確保。
高画素・高フレームレート（12MP・180fpsなど）、高速データ転送（CXP-12×1チャンネル＝1,200Mbps、CXP-12×2チャンネル＝2,400Mbps）に対応することで、優れた画質による高精度な測定を実現しました。
メリット
細部まで鮮明な3D画像（カラー／モノクロ）をリアルタイムに生成
従来のインターフェース（Camera Link、CoaXPress 1.1.1など）からの移行に最適
システムのムダを省きながら、1チャンネル当たり12.5Gbpsの高速転送を実現
シンプルかつ互換性の高いハードウェアを採用し、セットアップにかかる時間を短縮
使用製品
ご紹介したソリューションの導入には、以下の製品が最適です。
