應用案例

BGA 3D 檢測解決方案

為每一顆錫球提供值得信賴的精密度

隨著 BGA(球柵陣列)封裝成為高密度半導體製造的標準,即使是最細微的缺陷,例如高度差異、位置偏移或錫球缺失,都可能影響產品效能與可靠性。

立即諮詢專家瀏覽推薦產品

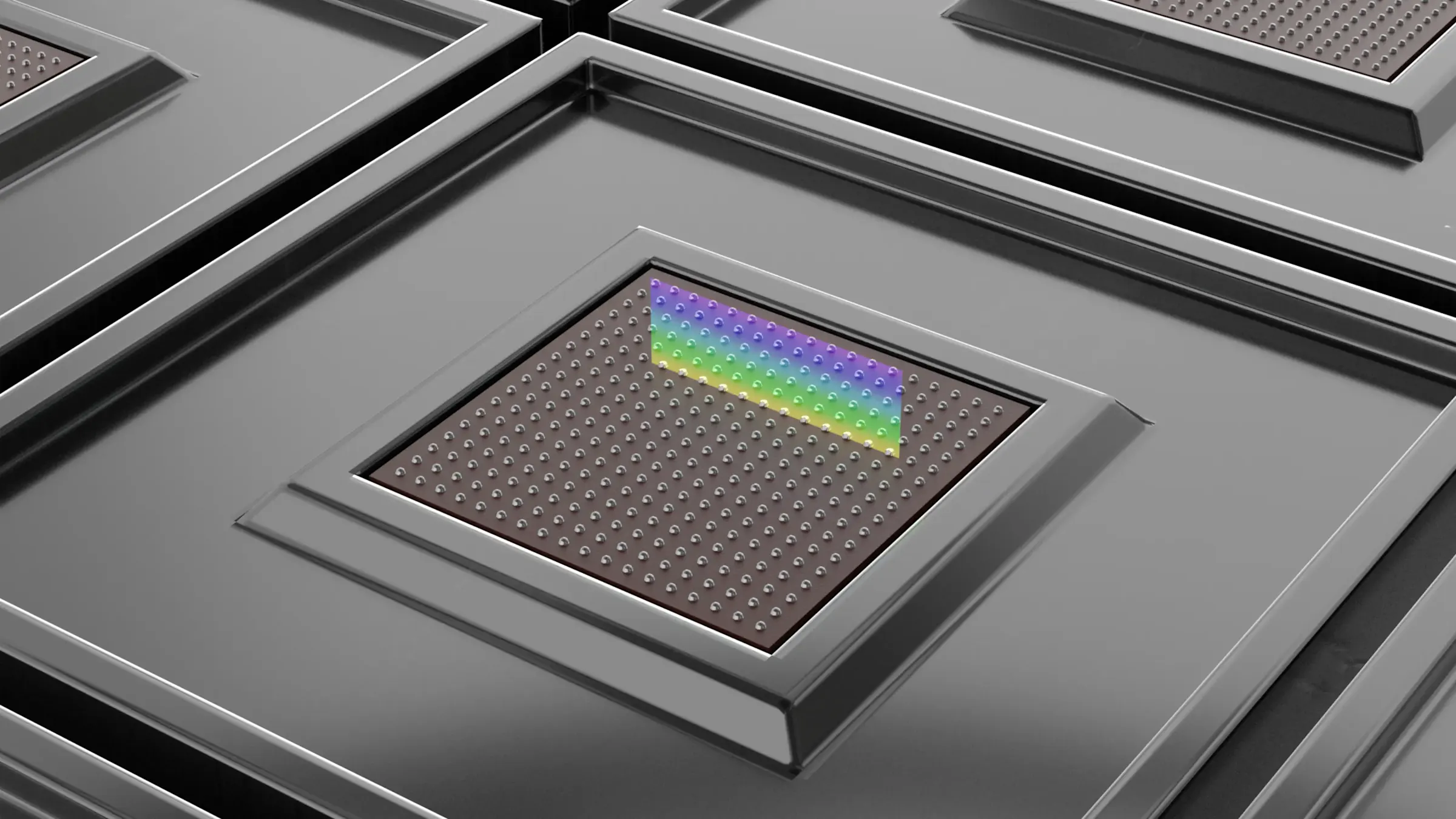

即時高度映射的 BGA 錫球高精度 3D 檢測

2D 與 3D BGA 檢測—不同角色,不同洞察

在 BGA 品質管控中,2D 與 3D 檢測各自承擔不同的任務。


2D 檢測通常用於判斷
存在性、位置以及表面層級的缺陷;而 3D 檢測則可精準量測錫球高度、共面性與幾何形狀

理解檢測目標,有助於為您的應用選擇最合適的檢測方式。

探索我們的 2D BGA 檢測解決方案

SMT 製程中 BGA 封裝的檢測挑戰

BGA(球柵陣列)封裝廣泛應用於 SMT(表面黏著技術)製程,透過晶片下方的錫球陣列實現高密度互連。

隨著 SMT 組裝在複雜度與精密度上持續提升,確保這些焊點的一致性與完整性變得日益關鍵。錫球在高度、直徑、偏移或共面性上的變異,皆可能直接影響組裝良率與長期可靠性。

因此,精準的檢測對於發現那些無法被完整捕捉的缺陷至關重要。

搭配共焦感光元件的高精度 3D 量測

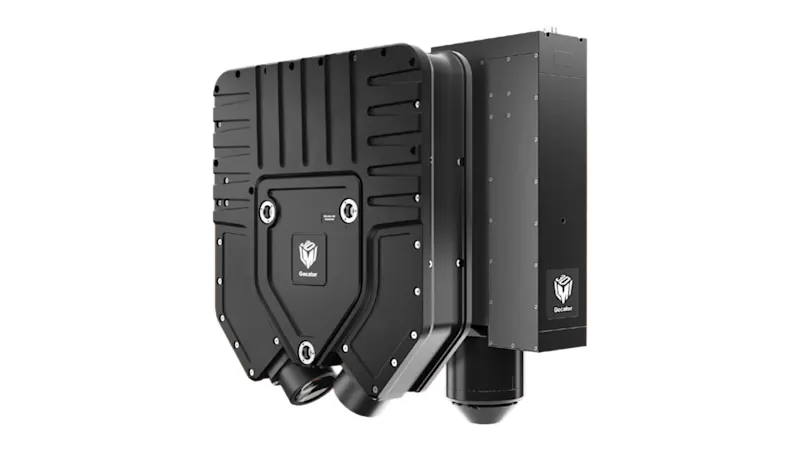

Gocator® 3D 同軸共焦感光元件(4000 系列)與 3D 雙軸共焦感光元件(5500 系列)可精準量測錫球的高度、直徑與共面性。根據客戶需求與 BGA 材料特性,選用合適的智慧型線掃式共焦感光元件,以快速擷取精確的 BGA 數據。

Gocator 4000 系列提供最高達 36 kHz 掃描速度的無陰影 3D 在線檢測,能高細節呈現錫球的幾何形狀與高度特性。

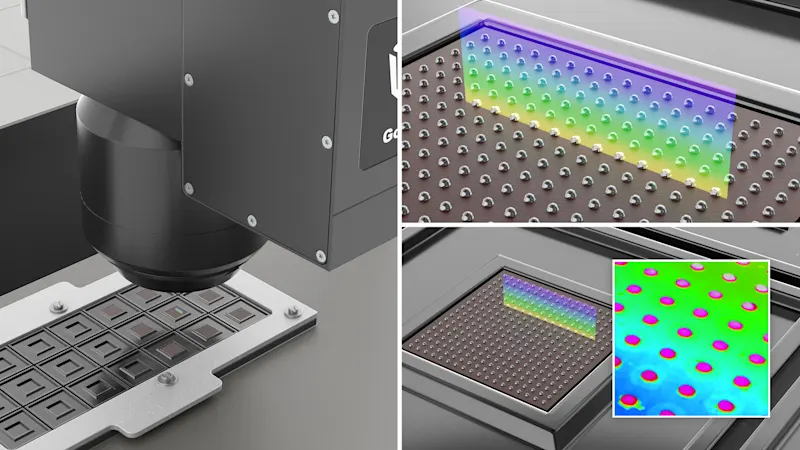

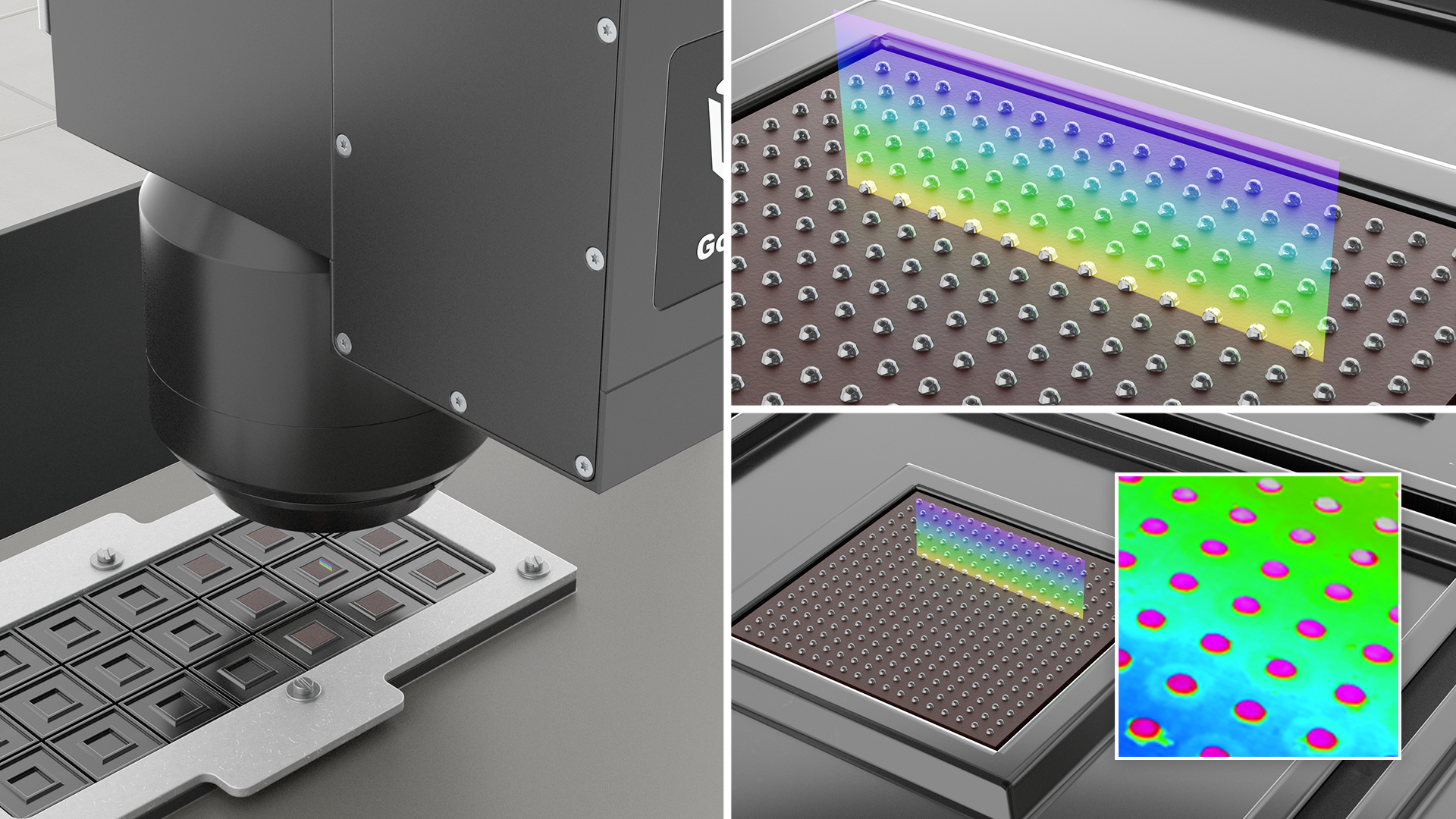

高反射性 BGA 陣列的低遮蔽、無反射掃描
針對高反射性 BGA 陣列,實現低遮蔽且無反射干擾的精準掃描,有效提升量測穩定性與檢測可靠度。

此方案所用產品

想實施類似的方案嗎?這些產品能有所助益。

正在考慮導入 3D 視覺嗎?透過專家諮詢,為您打造最適合的系統配置。
