Начните настройку системы машинного зрения Webshop
  • microDisplay X

    На этапе запуска фреймграбберов проведите полное тестирование конфигурации системы, включая апплеты аппаратных компонентов и параметры настройки камеры.

microDisplay X: надежный способ получить первый кадр

На этапе запуска фреймграбберов microDisplay X помогает провести полное тестирование конфигурации системы, выбрать и установить параметры в апплетах и выполнить настройку камеры. Этот инструмент обеспечивает еще более удобный запуск системы и предлагает дополнительные функции для повышения производительности, например полную интеграцию GenICam Explorer. Помимо непосредственного доступа к регистрам камер, он позволяет удобно настраивать топологию системы с камерами, совместимыми с GenICam (Camera Link и CoaXPress). Кроме того, microDisplay X предлагает возможности подключения камер, а также средства настройки и изменения параметров микропрограммного обеспечения камер и фреймграбберов с возможностью их сохранения — как альтернатива настройке средствами SDK.

microDisplay X поставляется и устанавливается со средой выполнения.

Ваши преимущества

  • Настройка камер (GenICam) и апплетов непосредственно в стартовом окне и возможности сохранения или использования существующей конфигурации
  • Загрузка нескольких апплетов (один апллет на плату)
  • Увеличение окна вывода контроллера прямого доступа к памяти (DMA) для полномасштабного отображения выходных данных отдельного контроллера DMA
  • Повышенная точность информации о частоте кадров (в кадрах в секунду) в момент съемки

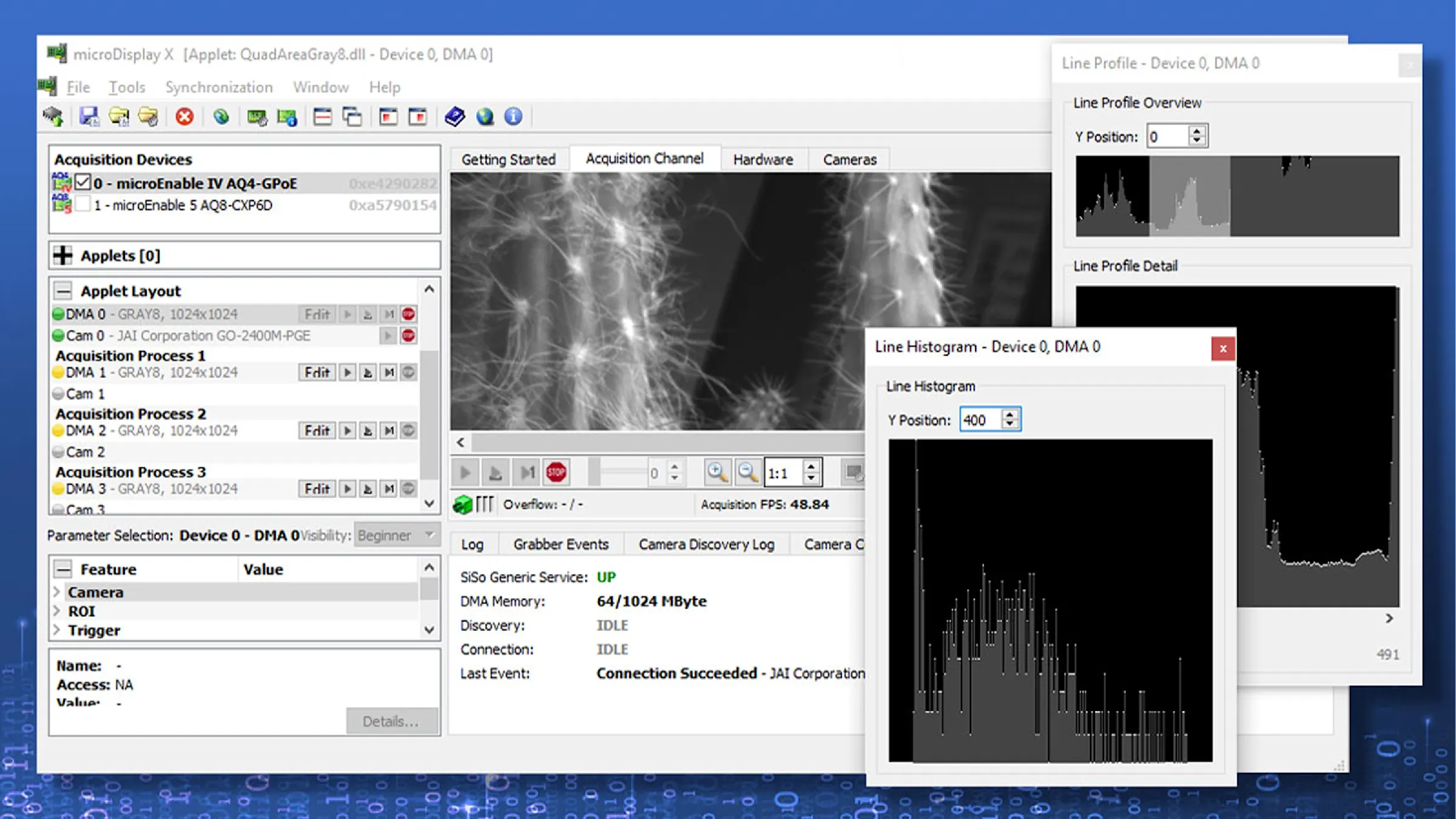

  • Простая настройка систем с линейными камерами с помощью линейного профиля и линейной гистограммы (предоставляет информацию о значениях отдельных пикселей и распределении строки)
  • Буфер, назначенный в апплете, но не используемый (если участок изображения, передаваемый камерой, слишком мал) выделяется красным цветом в окне вывода DMA
  • Новое окно журналов для доступа к информации в общем журнале и журнале обнаружения камер, событиям фреймграбберов и информации о состоянии системы в любое время

Скачать Framegrabber SDK Подробности в документации

Новые возможности microDisplay X

Благодаря новому, полностью измененному интерфейсу, системные инженеры получают возможность быстро и без труда получить первый кадр в системе с камерой и фреймграббером. После загрузки апплета, соответствующего камере и фреймграбберу, в окне апплета отображается фреймграббер с загруженным апплетом и заданными им процессами. Каждому процессу апплета соответствуют определенные входные интерфейсы камеры и выходные интерфейсы контроллера DMA, которые можно настраивать отдельно (например, параметры для ширины и высоты кадра для апплета и камеры должны совпадать). В окне также отображаются контроллеры DMA, активированные апплетом на момент захвата изображения.

Этот инструмент поддерживает непрерывное получение изображений, а также последовательностей изображений и статичных кадров. После запуска или завершения процесса получения изображений кадры выводятся в специальном окне для детального анализа с возможностями масштабирования и прокрутки. Так, упрощается процедура запуска линейных камер на основе предоставленных данных о значениях отдельных пикселей и распределении значений полутонов/цветов в строке. Вместо камеры апплет можно интегрировать с эмулятором в качестве альтернативного источника изображений для первоначального тестирования фреймграббера.

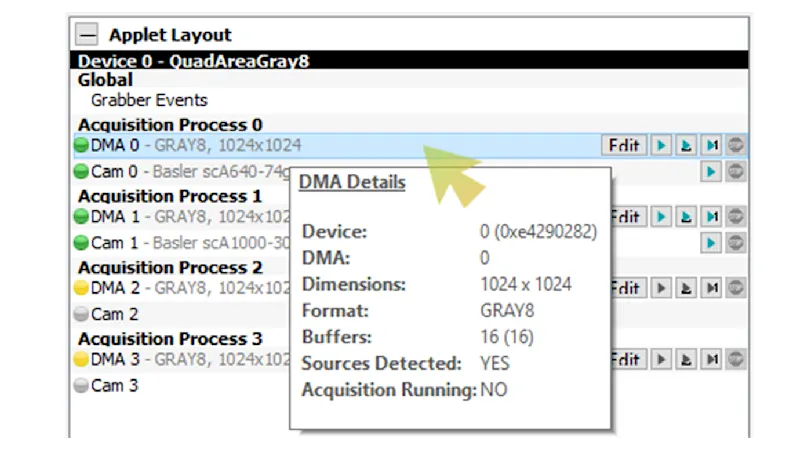

Из данных контроллера DMA можно узнать подробную информацию о наиболее важных характеристиках и параметрах производительности апплета

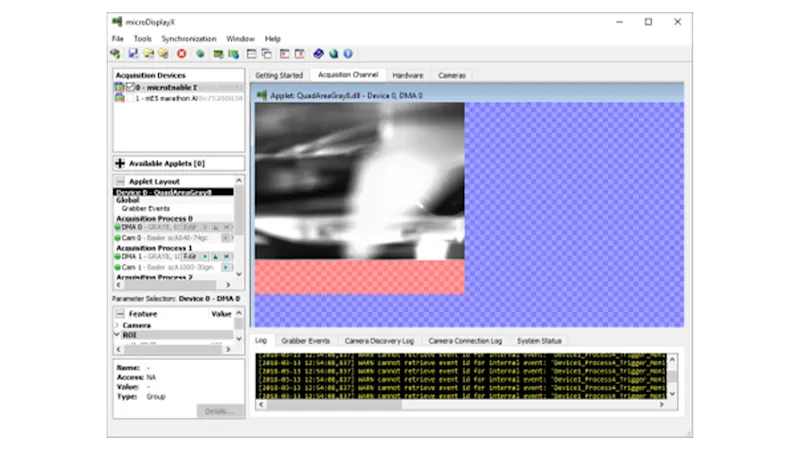

Изображение доступного буфера

Характеристики производительности в microDisplay X

  • Тестирование и настройка апплетов для получения изображений
  • Выполнение и регулировка процесса получения изображений с помощью специального апплета
  • Просмотр полученных изображений в отдельном окне для детального анализа
  • Доступ к интерфейсу камеры GenICam
  • Регулировка параметров камеры в графическом интерфейсе
  • Настройка топологии системы машинного зрения
  • Функции сохранения параметров камеры, апплета и топологии и загрузки сохраненного файла

Поддерживаемые фреймграбберы

microDisplay X упрощает запуск фреймграбберов microEnable 5 и imaWorx.
