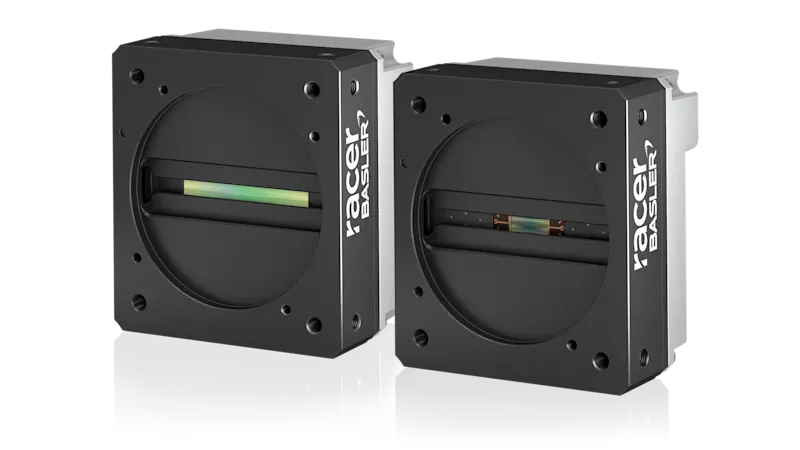

raL4096-24gm - Basler racer

Die Basler raL4096-24gm GigE-Kamera mit dem Awaiba DR-4k-7 CMOS-Sensor liefert 26 kHz bei 4k Auflösung.

GigE Vision PTP
In den Angebotswarenkorb
Testkamera anfragen
merken
  • Basler racer - raL4096-24gm
  • Basler racer - raL4096-24gm
  • Basler racer - raL4096-24gm
  • Basler racer - raL4096-24gm

Allgemeine Information
Artikelnummer 105994
Preis Der Preis gilt für die Bestellung von einem Stück. Für größere Mengen und individuelle Preise verwenden Sie bitte den Angebotswarenkorb.
Nutzen Sie den Angebotswarenkorb, um ein Preisangebot für dieses Produkt zu erhalten. 1000,00 EUR 1400,00 USD 1000,00 EUR 120000,00 JPY 1000,00 EUR
Bereit für den Versand Die aktuelle Lieferzeit kann davon abweichen. Bei Bedarf erfragen Sie bitte die aktuelle Verfügbarkeit und nutzen Sie den Angebotswarenkorb.
ca. 21 Tage Für Informationen zum Versand nutzen Sie bitte den Angebotswarenkorb.
Bestimmungsland

Kameradaten
Schnittstelle GigE
Auflösung 4k
Mono/Farbe Mono
Zeilenrate 26 kHz
Pixel Bit Depth 8/12 bits
Synchronisierung
  • software trigger
  • hardware trigger
  • free-run
Belichtungssteuerung
  • trigger width or timed
Digitaler Input 3
Digitaler Output 2
Stromversorgung
  • 12-24 VDC
Leistung (typisch) 4 W
Konformität
  • CE
  • RoHS
  • GenICam
  • GigE Vision
  • IP30
  • UL
  • FCC
  • KC

Sensor
Auflösung (HxV) 4096 px x 1 px
Sensorhersteller Awaiba
Sensor DR-4k-7
Shutter-Technologie Global Shutter
Sensortypen CMOS
Sensorgröße 28,7 mm
Pixelgröße (H x V) 7 µm x 7 µm

EMVA-Daten
Quanteneffizienz (typisch) 42,7 %
Dark Noise (typisch) 8,6 e¯
Saturation Capacity (typisch) 25,1 ke¯
Dynamikbereich (typisch) 69,2 dB
Signal-Rausch-Verhältnis (typisch) 44,0 dB

Bauform
Housing Typ Box
Größe (L x B x H) 36 mm x 56 mm x 62 mm
Betriebstemperatur 0 - 50°C
Gewicht (typisch) 240g
Objektivanschluss
  • C-mount
  • F-mount
  • M42 x 1
  • M42 x 0.75
  • M58 x 0,75

Features
Chunks
  • CRC Checksum
  • Frame Counter
  • Line Status All
  • Timestamp
  • Trigger Input Counter
I/O Control and Line Source Signals
  • Debouncer
Image Acquisition Control
  • Trigger Delay
  • Triggered by Software
Miscellaneous
  • Device Information Parameters
  • Device Temperature
  • Remove Parameter Limits
  • User Defined Values
  • User Sets (Configuration Sets)
Pixel Formats
  • Mono 12p (Mono 12 Packed)
  • Mono 8
Standard Features
  • Auto Function Profile
  • Binning Horizontal
  • Black Level
  • Exposure Auto
  • Gain
  • Gain Auto
  • Gamma Correction
  • Lookup Table (LUT)
  • Region of Interest (ROI)
  • Test Images
Kabel

Kabel

Wir bieten ein breites Portfolio an Datenkabeln und Power-I/O-Kabeln für die racer Kameraserie an. Die Power-I/O-Kabel sind Teil des Basler Original Equipment und wurden individuell auf Basler Kameras abgestimmt. Auch sämtliche Datenkabel haben wir eingehend auf die Kompatibilität mit den racer Kameras getestet. Durch eine sorgfältige Vorauswahl und die Qualifizierung der Lieferanten können wir langfristig eine hohe Qualität der Kabel sicherstellen.

Passendes Zubehör, das oft mit diesem Produkt zusammen gekauft wird:

- I/O Cable, HRS 12p/open, 10 m
I/O Cable, HRS 12p/open, 10 m
Details
- I/O Cable, HRS 12p/open, 10 m
I/O Cable, HRS 12p/open, 10 m
Zubehörtyp I/O / Power Kabel
Schnittstelle I/O
Kabellänge 10.0 m
Anschluss Kamera Hirose 12-pin (HR10A-10P-12S)
Anschluss Host none (open end)
Zur Produktseite merken In den Angebotswarenkorb
- Connector HRS 6 pin, female
Connector HRS 6 pin, female
Details
- Connector HRS 6 pin, female
Connector HRS 6 pin, female
Zubehörtyp I/O / Power Kabel
Schnittstelle I/O
Anschluss Kamera Hirose 6-pin (HR10A-7P-6S)
Zur Produktseite merken In den Angebotswarenkorb
- I/O Cable, HRS 12p/open, 3 m
I/O Cable, HRS 12p/open, 3 m
Details
- I/O Cable, HRS 12p/open, 3 m
I/O Cable, HRS 12p/open, 3 m
Zubehörtyp I/O / Power Kabel
Schnittstelle I/O
Kabellänge 3.0 m
Anschluss Kamera Hirose 12-pin (HR10A-10P-12S)
Anschluss Host none (open end)
Zur Produktseite merken In den Angebotswarenkorb
- Cable GigE Cat 6, S/STP, 1x screw lock horizontal, DrC, 10 m
Cable GigE Cat 6, S/STP, 1x screw lock horizontal, DrC, 10 m
Details
- Cable GigE Cat 6, S/STP, 1x screw lock horizontal, DrC, 10 m
Cable GigE Cat 6, S/STP, 1x screw lock horizontal, DrC, 10 m
Zubehörtyp Datenkabel
Schnittstelle GigE
Kabellänge 10.0 m
Anschluss Kamera RJ-45, horizontal locking screws
Anschluss Host RJ-45, click-lock
Zur Produktseite merken In den Angebotswarenkorb
Alle Kabel - raL4096-24gm
Netzwerk- und Peripheriegeräte

Netzwerk- und Peripheriegeräte

Basler bietet in seinem Produktportfolio neben zu allen Kameras passenden Netzteilen auch Netzwerkkomponenten für die Schnittstellen USB 3.0 und Gigabit Ethernet an. Diese Komponenten haben den Basler Qualifizierungsprozess als Einzelkomponenten durchlaufen und sich ebenfalls im Gesamtsystem bewährt.

Passendes Zubehör, das oft mit diesem Produkt zusammen gekauft wird:

Zubehör und Bundles

Zubehör und Bundles

Hier finden Sie weiteres Zubehör für Ihre racer Kamera: Wir bieten unter anderem getestete Interface Cards und Host Adapter Karten (PCIe), Netzteile, Hubs und Switches, ganze Starter Kits oder Objektivzubehör an. Die Produkte in dieser Kategorie sind optimal auf die racer Kameraserie abgestimmt. Die hier angezeigten Komponenten basieren auf dem ausgewählten Kameramodell bzw. der Kameraserie und den entsprechenden Technologien und Schnittstellen.

Passendes Zubehör, das oft mit diesem Produkt zusammen gekauft wird:

value

Manuals

Zu den Manuals zählen unter anderem die Benutzerhandbücher und Installation Guides für Ihre Kamera. In diesen Dokumenten erhalten Sie detaillierte Informationen über die richtige Installation und Handhabung Ihrer Basler Kamera.

Alle Manuals - raL4096-24gm
value

White Paper

Basler White Paper vermitteln einen umfassenden Überblick über die Grundlagen der industriellen Bildverarbeitung. Die Autoren sind jeweils Experten in ihrem Fachgebiet und gehen detailliert auf Fragestellungen ein, die je nach Themenschwerpunkt sowohl dem Einsteiger als auch dem erfahrenen Anwender wissenswerte Informationen liefern.

Alle White Paper - raL4096-24gm
value

Customer Stories

Basler Customer Stories beschreiben eine breite Vielfalt von Anwendungen und Einsatzmöglichkeiten von Basler Kameramodellen in einer Vielzahl von Märkten. Sie erklären, welchen Anforderungen Kunden bei der Konzeption ihres Bildverarbeitungssystems gegenüberstanden und wie Basler Kameras zu einer erfolgreichen Lösung beitragen konnten.

Alle Customer Stories - raL4096-24gm
value

Application Notes

Application Notes liefern über den Inhalt der Benutzerhandbücher hinausgehende Informationen zum Umgang mit Kameras, Zubehör und Software von Basler. Sie finden dort beispielsweise detaillierte Anleitungen zur Optimierung Ihrer Kamera oder zur Konfiguration der Software.

Alle Application Notes - raL4096-24gm
value

Product Insights

Basler Product Insights vermitteln Wissenswertes zu den technischen Eigenschaften und Features verschiedener Kameramodelle. Ihr Inhalt ist jeweils produktbezogen und beschreibt die Details aus Sicht des Basler Produktmanagements.

Alle Product Insights - raL4096-24gm
value

EMVA-Daten

Der EMVA 1288-Standard der European Machine Vision Association beschreibt eine einheitliche Methode, die Spezifikationsparameter für Kameras und Bildsensoren der industriellen Bildverarbeitung zu messen, zu berechnen und darzustellen, um die Werte dadurch vergleichbar zu machen.

Alle EMVA-Daten - raL4096-24gm
value

CAD / technische Zeichnungen

Die CAD-Zeichnung (computer-aided design, zu Deutsch: rechnergestütztes Konstruieren) der Basler racer enthält eine technische Zeichnung der Kamera in 2D sowie ein Volumenmodel in 3D.

Alle CAD / technische Zeichnungen - raL4096-24gm
value

Broschüren

Die Basler Produkt-Broschüren geben einen Überblick über alle Vorteile, die Basler racer Kameras zu bieten haben. Sie beschreiben die technologischen Eigenschaften und Kamerafeatures, und bieten detaillierte Informationen zu den technischen Spezifikationen.

Alle Broschüren - raL4096-24gm
value

Release Notes

Die Release Notes sind Teil der Dokumentation zur Basler pylon Camera Software Suite und beinhalten neben Release-Datum und Software-Versionsangabe Informationen zu Neuerungen, Known Bugs, Korrekturen oder Veränderungen.

Alle Release Notes - raL4096-24gm
value

ReadMe

ReadMe-Dateien sind Kurzanleitungen zur Software-Installation, die als Teil der Dokumentation zur Basler pylon Camera Software Suite in reiner Textform zum Download bereitstehen. Sie enthalten u.a. Informationen zu den Systemanforderungen, Performance-Optimierungen, Beispielprogrammen, Umgebungsvariablen und Versionsangaben.

Alle ReadMe - raL4096-24gm
value

Zertifikate

Zertifikate wie die EG-Konformitätserklärung, das ISO 9001 Zertifikat oder das KCC Certificate zeigen Ihnen, dass Basler Produkte mit den jeweiligen Standards und Richtlinien konform sind.

Alle Zertifikate - raL4096-24gm

Abmessung für raL4096-24gm

In der Dimensionszeichnung finden Sie die genauen Abmessungen einer Kamera/eines Produkts. Klicken Sie auf den untenstehenden Link, um die Dimensionszeichnung für raL4096-24gm herunterzuladen.

Zum Download Basler racer - raL4096-24gm
