기가비트 이더넷 및 GigE Vision에서 5GigE까지
유연성에 중점: 기가비트 이더넷
기가비트 이더넷은 대역폭, 케이블 길이 및 멀티 카메라 기능 측면에서 최고의 기술적 유연성을 제공합니다. 이 인터페이스는 최대 0.96기가비트/초의 데이터 속도와 최대 100미터의 케이블 길이에 적합한 선택입니다. 또한 이 인터페이스는 복잡한 멀티 카메라 설치도 크게 간소화합니다.

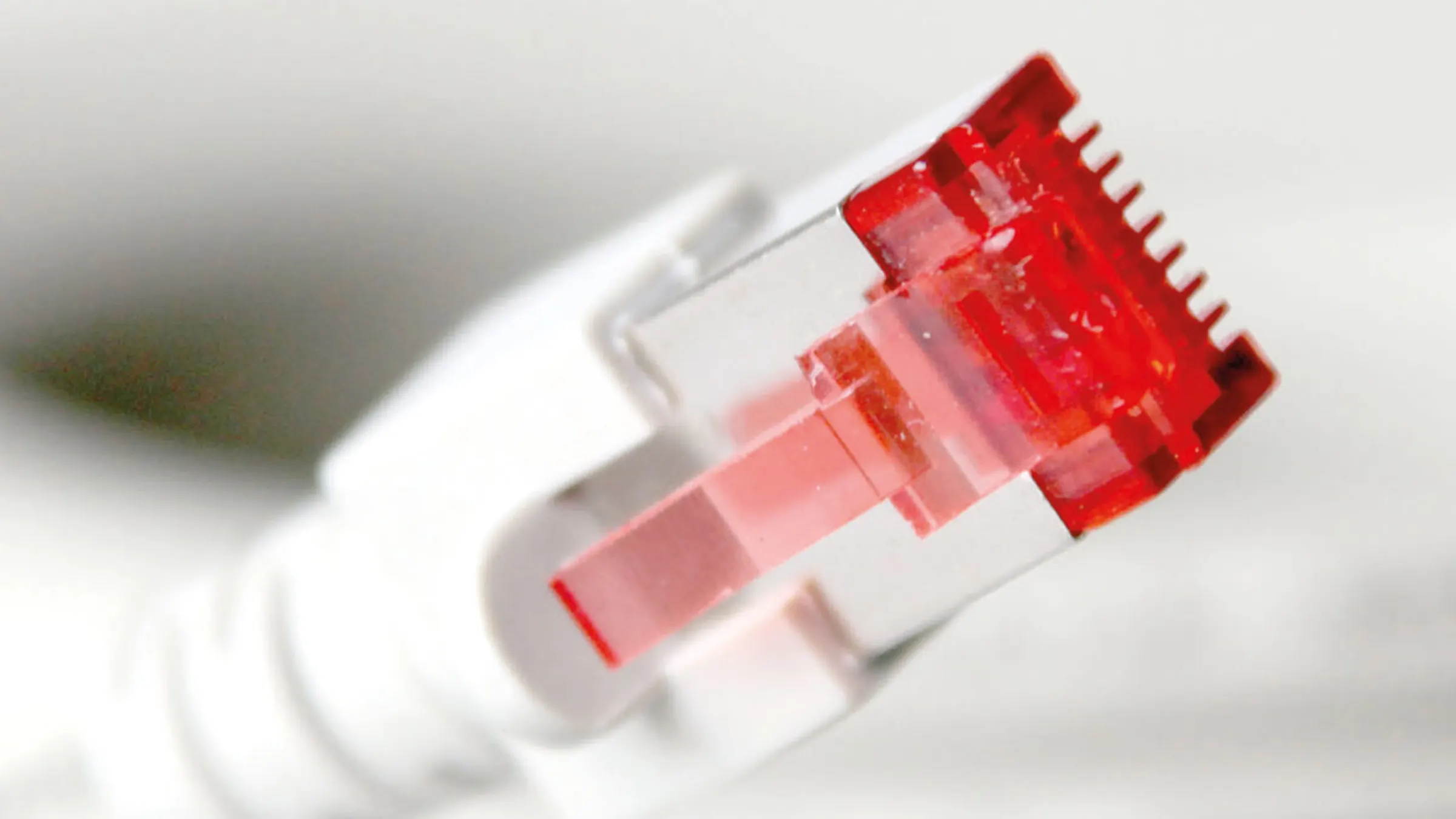

GigE 카메라는 PoE(Power over Ethernet)를 사용하여 데이터 라인을 통해 전원을 공급할 수 있는 옵션도 제공합니다. 이를 위해서는 적절한 기가비트 이더넷 케이블, 인터페이스 카드 또는 특수 스위치나 허브, PC와 카메라 사이에 연결된 소형 PoE 인젝터를 사용해야 합니다.
간단한 통합: GigE Vision 표준
기가비트 이더넷 표준에 정의된 물리적 인터페이스 외에도 특히 GigE Vision 표준의 명확하고 논리적인 구현은 사용자들에게 깊은 인상을 남겼습니다. 이 인터페이스에서는 소프트웨어 라이브러리를 사용하여 모든 이미지 처리 프로그램에 간단하게 통합할 수 있습니다. 또한 시스템 설정을 변경하지 않고도 GigE 호환 카메라를 교체할 수 있어 GigE 표준 이후의 카메라에 대한 신규 투자 및 후속 비용을 쉽게 추정하고 계획할 수 있습니다.
GigE 인터페이스의 주요 이점은 다음과 같습니다.
높은 데이터 속도
기존 이더넷 인프라 활용 가능
케이블 길이 최대 100m
모든 화상 처리 애플리케이션(라이브러리)에 통합 용이
모든 이미지 처리 어플리케이션(라이브러리)에 쉽게 통합
PoE 기능: 데이터 케이블을 통한 카메라 전원 공급
고급 기능: GigE Vision 표준 버전 2.0
GigE 인터페이스의 GigE Vision 표준 버전을 사용하면 멀티 카메라 시스템을 더욱 정교하게 동기화하거나 GigE Vision 2.0에서 실시간으로 작동시킬 수 있습니다. GigE Vision 표준 버전 2.0의 중요한 구성 요소는 PTP(Precision Time Protocol)입니다. PTP는 시스템의 구성 요소가 시간을 매우 정교하게 동기화 (예: Nanoseconds 단위) 하는 방식을 표준화합니다. GigE Vision 2.0 표준은 이전 버전과 호환되므로 GigE Vision 2.0을 실행하는 카메라는 GigE Vision 버전 1.2용으로 설계된 소프트웨어 및 하드웨어에서도 작동합니다. 더욱 강력한 이미지 처리 시스템에 대한 요구 사항은 지속적인 GigE의 발전 원동력으로 작용하고 있습니다.

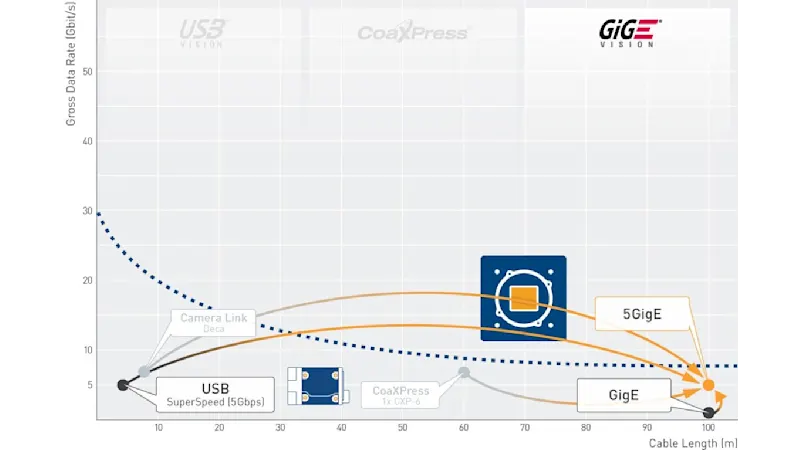

5GigE 업그레이드 옵션
더 긴 케이블 길이에 관심이 있고 플러그 앤 플레이(plug-and-play) 설정을 즐기는 USB 고객은 5GigE에 만족할 것입니다. 프레임 그래버 기술에 의존할 필요 없이(CoaXPress 또는 Camera Link와 같이) 안정적이고 미래 지향적인 인터페이스를 사용할 수 있습니다. Basler는 5GigE의 모든 이점과 함께 익숙한 소형 '슈가큐브(Sugarcube' 카메라 포맷을 제공합니다.
CoaXPress 1.0 표준을 사용해 온 CXP-6 고객의 경우, CoaXPress 2.0 표준이 유일한 대안은 아닙니다. 시스템 설정이 대폭 변경되지만 시도할 가치가 있습니다. 5GigE로의 업그레이드를 다시 한번 적극 권장합니다.
GigE 고객의 경우 5GigE로 전환하면 간단한 시스템 재구축으로 5배 빠른 속도를 단기간에 실현할 수 있습니다. 또한 기존 카메라 폼 팩터를 동일하게 유지하여 시스템 업그레이드에 대한 우려를 해소할 수 있습니다.
더 높고, 더 빠르며, 한층 향상된: 5GigE
거의 모든 산업 분야에서 점점 더 강력한 이미지 처리 시스템에 대한 필요성이 GigE의 개발을 주도하고 있습니다. 더 높은 대역폭, 최대 100미터에 이르는 긴 케이블 길이, 모든 하드웨어 및 소프트웨어 구성 요소의 호환성을 갖춘 5GigE는 산업용 카메라의 빠른 인터페이스로 빠르게 자리 잡을 것으로 보입니다. 5GigE 카메라는 이름에서 알 수 있듯이 '단순한(simple)' GigE 카메라보다 대역폭이 5배 더 넓고 동일한 해상도로 5배 더 빠른 데이터 전송을 실현할 수 있습니다. 이전 버전과 동일한 Gigabit Ethernet 케이블을 사용하여 훨씬 빠른 속도를 구현할 수 있기 때문에 새로운 비전 하드웨어를 추가하지 않고도 기존 GigE 시스템을 5GigE로 업그레이드할 수 있습니다. 따라서 5GigE 카메라는 케이블 길이가 매우 긴 비전 어플리케이션에 탁월할 뿐만 아니라 기존 케이블 인프라를 활용할 수 있습니다. 따라서 설치 시 시간과 노력, 그리고 가장 중요한 비용을 절약할 수 있습니다.
Basler'의 현재 5GigE 제품군은 12개의 새로운 ace 2 카메라 모델과 그에 맞는 렌즈, 케이블 및 PC 카드를 제공합니다. 특히 주목할 만한 제품은 USB 3.0 설정에서 전환하거나 기존 GigE 시스템을 1:1로 교체할 때 복잡하지 않은 업그레이드를 제공하는 것으로 입증된 pylon 카메라 소프트웨어 제품군입니다.
