고배율 시스템 전반에서 일관된 색상 보정
고배율 환경에서 정확한 색 재현
고정된 컬러 체커 패턴을 사용하는 표준 컬러 보정은 고배율 이미징에 부적합한 경우가 많습니다. 이 사용 사례에서는 특정 색상 검사기나 황금 샘플 정의에 의존하지 않고도 고배율 시스템에서 안정적이고 반복 가능한 색상 결과를 얻을 수 있는 맞춤형 마이크로 색상 보정 솔루션을 소개합니다.
마이크로 색상 보정이 필요한 경우
색 정확도와 재현성은 색상 품질이 중요한 산업용 애플리케이션에서 필수적인 요구사항입니다. 고배율 이미징 환경에서는 광학계 및 시스템 수준의 편차가 확대되어 색 안정성에 영향을 줄 수 있습니다. Basler의 맞춤형 마이크로 색상 보정은 기존 보정 방식이 애플리케이션 요구사항을 충족하지 못하는 경우에도 일관된 색 재현을 지원하여, 높은 정밀도가 요구되는 머신비전 애플리케이션에 적합한 성능을 제공합니다..
고배율 환경에서 표준 색상 보정이 한계를 보이는 이유
표준 색상 보정은 단일 시야 내에서 모든 색상 기준 패치의 균일한 조명과 동시 가시성을 가정합니다. 이러한 가정은 고배율 검사 시나리오에서 종종 실패합니다.
마이크로 스케일 환경에서는 다음과 같은 문제가 발생합니다.
시야가 너무 제한되어 풀컬러 참조 차트를 캡처할 수 없습니다.
조명 불균일성이 더욱 두드러짐
광학 왜곡 및 센서 스펙트럼 응답 변화가 더 큰 영향을 미칩니다.

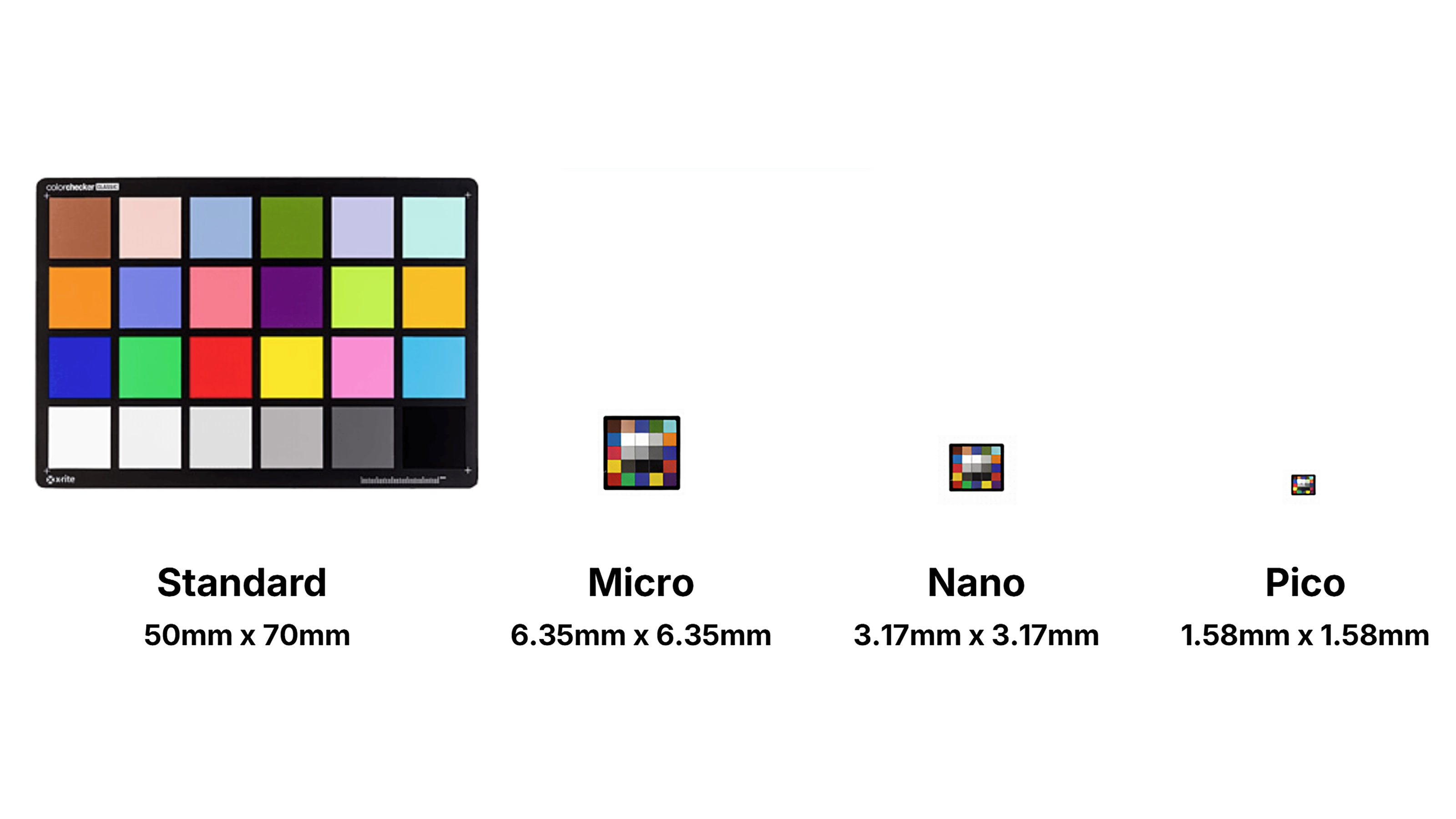

표준 색상 보정의 실질적인 한계
마이크로 색상 보정 수행 방식

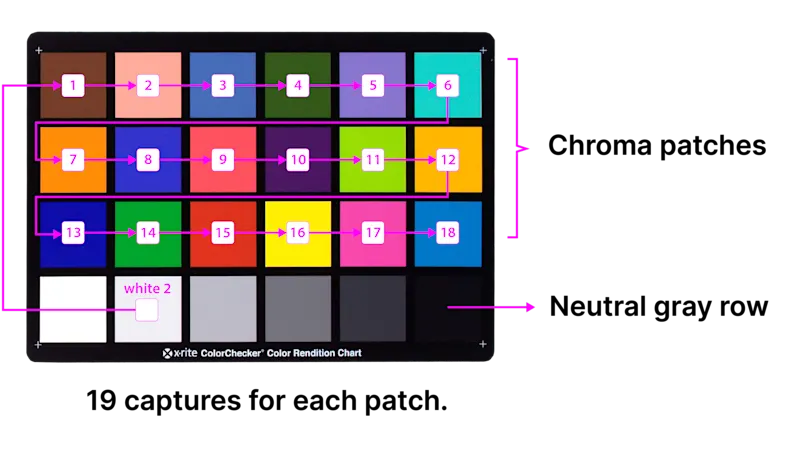

마이크로 색상 보정은 모든 레퍼런스 패치를 동시에 촬영하는 대신, 각 레퍼런스 컬러 패치를 순차적으로 캡처합니다.
전체 컬러 차트를 하나의 시야(FoV)에 포함할 수 없는 경우
카메라는 실제 애플리케이션과 동일한 조명 및 광학 조건에서 각 패치를 여러 노출 조건으로 촬영합니다.
측정된 색상 값을 알려진 기준값과 비교하여 광학 왜곡, 조명 변화 및 센서 응답 특성을 보정하는 보정 파라미터를 계산합니다.
보정 알고리즘 :
각 참조 패치 내의 균일한 영역을 분석합니다.
LAB 색 공간에서 색 오차(ΔE)를 계산하여 지각 가능한 색 차이를 정량적으로 평가합니다.
화이트 밸런스 게인, 컬러 변환 매트릭스 계수, 감마 보정 곡선을 조정하여 모든 패치에서 ΔE 값을 최소화합니다.
그런 다음 결과 보정 파라미터를 전체 이미지에 픽셀 단위로 적용하여 전용 소프트웨어 구현을 통해 처리 효율성을 유지하면서 공간적 색상 변화를 줄입니다.
컬러 보정 결과 분석 다운로드Basler의 마이크로 색상 보정의 강점은 매우 완성도 높은 접근 방식에 있습니다. 많은 솔루션이 고배율 환경에서 발생하는 모든 제약 조건을 고려하지 못합니다. Basler는 모든 색을 한 번에 캡처하는 대신, 패치 단위로 순차적으로 수집하고 수학적으로 색 보정 값을 계산합니다. 이 방식은 50배 이상의 고배율 환경에서도 시야(FoV) 제한 문제를 회피할 수 있으며, 1초 이내에 정확한 보정을 수행할 수 있습니다. 또한 다양한 크기의 ColorChecker 차트와 함께 사용할 수 있습니다.
요약: Basler 마이크로 색상 보정이 확장 가능한 이유
아래 표에서는 고배율 색상 보정에서 발생하는 주요 과제와 Basler의 접근 방식이 이를 어떻게 해결하는지 정리합니다.
과제(Challenge) | Basler의 솔루션 접근 방식 | 주요 이점 |
참조 차트 크기 대 시야각 불일치 | 레퍼런스 크기에 독립적인 순차 패치 보정 | 고정된 차트 크기 제약 없이 고배율에서 보정 가능 |
|---|---|---|
공간적 색 편차 | 픽셀 단위 색 보정 | 향상된 색상 균일성 및 재현성 |
애플리케이션별 색 기준 | 골든 샘플 정렬 | 실제 검사 요구사항에 맞는 보정 정렬 |
멀티 시스템 간 편차 | 시스템 간 일관성 확보 | 시스템 및 환경 간 비교 가능한 결과 |
색 정확도 검증 | Δ전자 기반 검증(LAB) | 객관적이며 지각 기반의 색 정확도 평가 지표 |
