Basler ace L and pylon enable AOI of reflective parts

Qual è l'AOI delle parti di auto lucide?

Helmee Imaging produce sistemi per l'ispezione ottica automatizzata di parti con superfici riflettenti. Sarrel, cliente di Helmee, è uno dei maggiori produttori di componenti automobilistici ed è specializzato nella placcatura su materie plastiche (PoP). Il sistema AOI di Helmee misura e verifica la qualità ottica delle parti cromate di Sarrel. Sostituisce la vagliatura e la cernita manuale dei rottami.

Qual è il problema con l'ispezione di parti di auto lucide?

Questa ispezione visiva richiede una luce intensa per trovare i difetti. Tuttavia, la superficie specchiata riflette la luce, il che è molto faticoso per gli occhi degli ispettori. Anche l'ispezione deve essere veloce. Questo è il motivo per cui Sarrel era alla ricerca di processi di smistamento automatizzati. Poiché il sistema Helmee AOI può essere adattato a quasi tutti i parametri, può essere utilizzato per ispezionare otticamente parti riflettenti di qualsiasi forma.

La soluzione per il rilevamento dei difetti su componenti auto lucidi

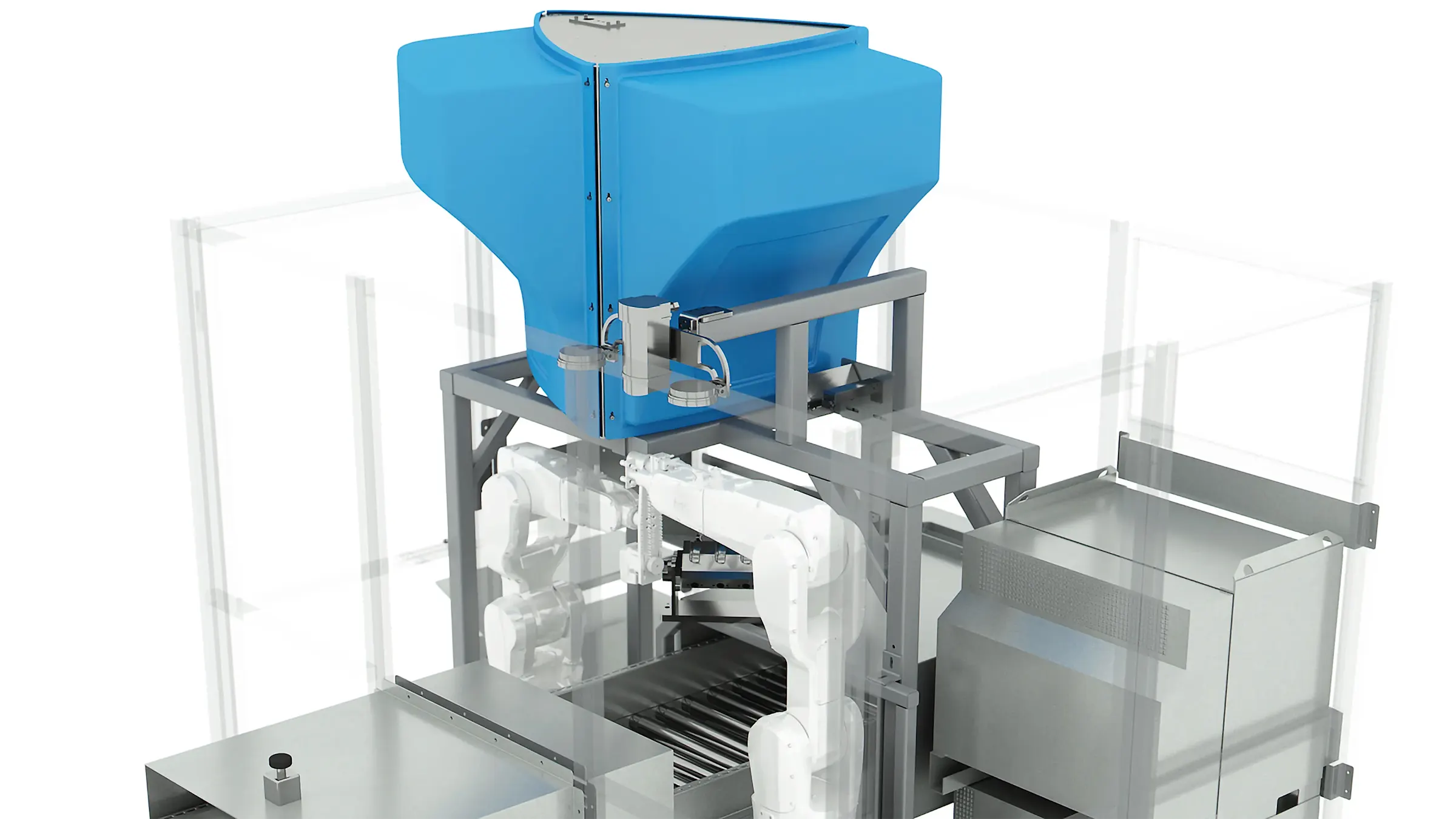

Il sistema AOI di Helmee è composto da tre telecamere Basler ace, un PC industriale, due robot industriali, un nastro di trasporto per container e barriere di sicurezza. Il sistema solleva automaticamente i pezzi del cliente dai contenitori, esegue un'ispezione visiva al 100% e smista i pezzi in base ai risultati dell'ispezione.

Helmee ha recentemente convertito il suo sistema AOI dalla fotocamera Basler ace Classic alla telecamera Basler ace L. Il motivo era che l'ace L offre un cerchio dell'immagine più ampio di 1 pollice, il che significa che Helmee può utilizzare i propri obiettivi della fotocamera. L'azienda utilizza la suite software per telecamere Basler pylon per comunicare con le tre telecamera ace L.

Oltre al software di ispezione Helmee AOI, l'azienda ha sviluppato Helmee AOI sulla base della tecnologia brevettata CSD® (Covered Stereo Deflectometry). CSD® è un sistema di elaborazione delle immagini 3D che rileva automaticamente tutti i tipi di difetti nella cromatura lucida.

I vantaggi di un sistema di visione nel rilevare i difetti nelle parti lucide dell'auto

• La fotocamera ace L di Basler offre un ampio cerchio di immagini di 1 pollice ed è flessibile e affidabile

• I pezzi vengono gestiti automaticamente

• L'ispezione può essere integrata nel processo di produzione
