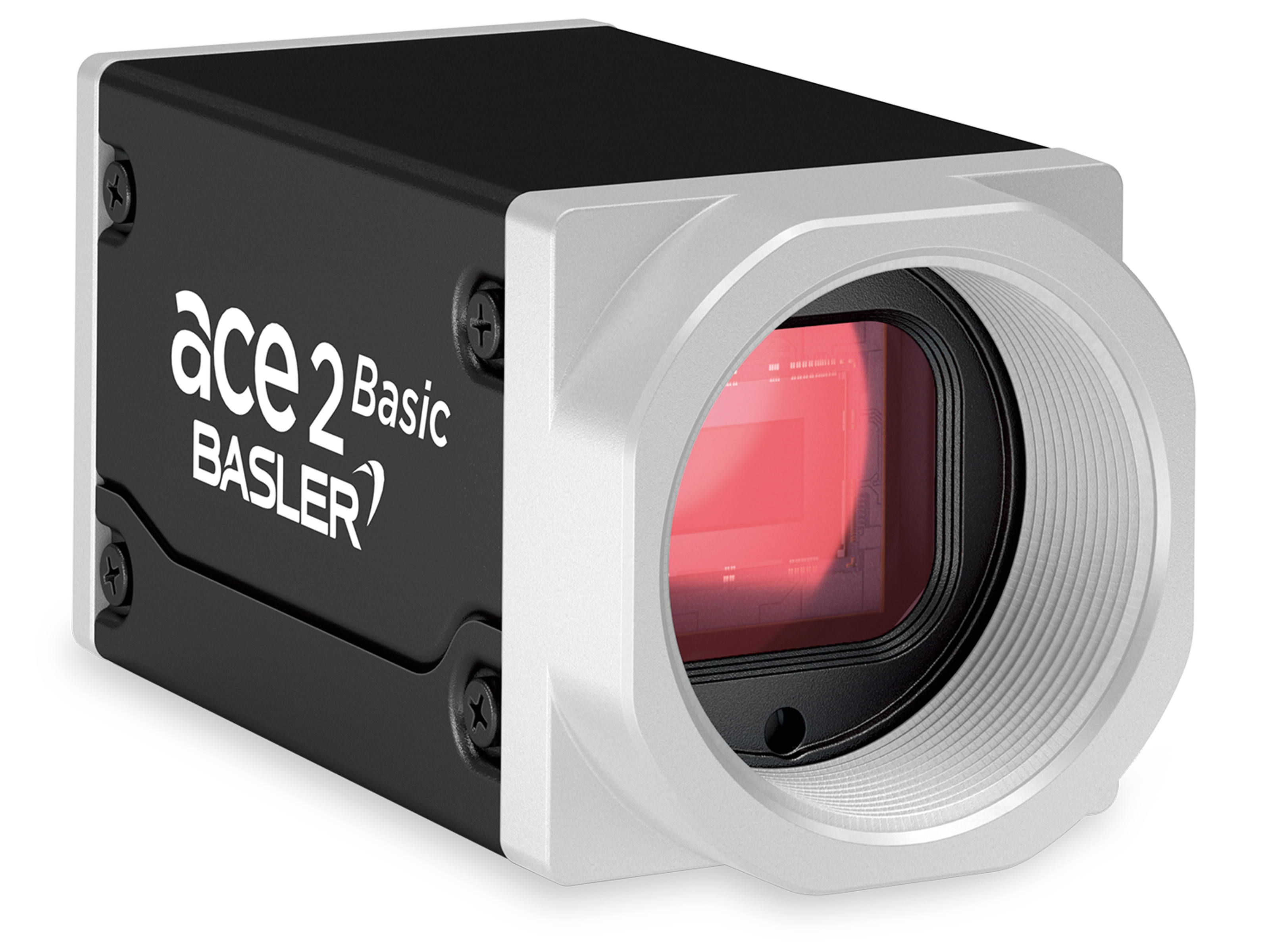

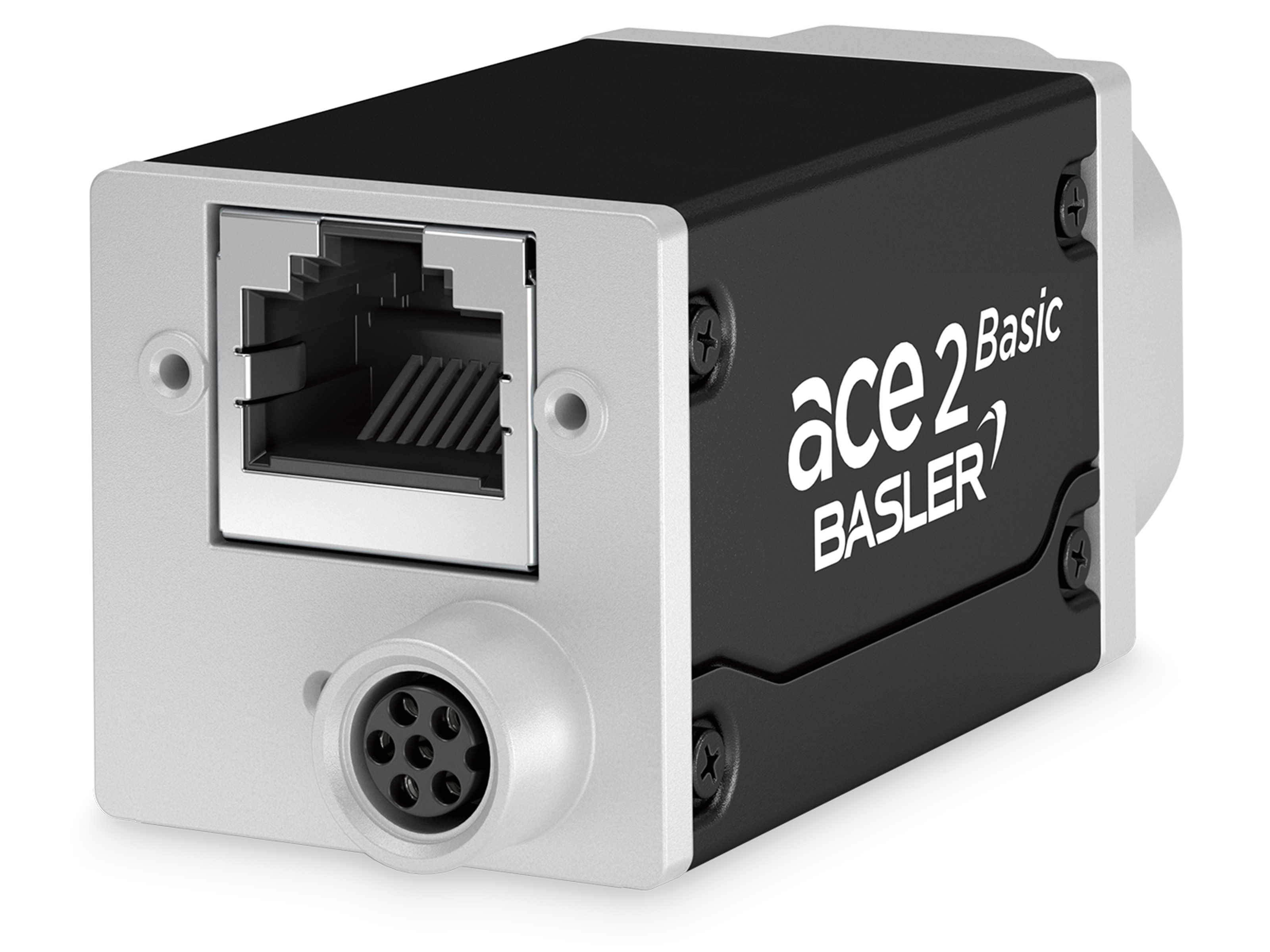

Basler ace 2 a2A2048-114g5cBAS

IMX900 Sensore
114 fps Frame rate
5GigE Interfaccia
3.2 MP Risoluzione (MP)
1/3.1'' Formato sensore

La fotocamera Basler a2A2048-114g5cBAS 5GigE con sensore CMOS Sony IMX900 offre 114 fotogrammi al secondo con una risoluzione di 3,2 MP.

Seleziona il tuo modello

Seleziona Linea di prodotti:

ace 2 R Basic
ace 2 R Pro

Seleziona Interfaccia:

GigE
USB 3.0
5GigE

Seleziona Mono/Colore:

Mono
Color

Optional accessories

Cavo dati

Please select

Cable GigE, Cat 6, RJ45 sl hor/RJ45, DrC, P, 5 m +57,40 €

Cable GigE Cat 6, S/FTP, 2xRJ-45, 5 m +7,00 €

Cable GigE, Cat6a, RJ45 sl hor/RJ45, S, 5 m +11,70 €

Cavi di I/O

Please select

Power-I/O Cable, M8 6p/open, P, 5 m +29,20 €

Alimentazione

Please select

Power Supply for Camera 18.0W, M8 6-pin +47,30 €

Dissipatore

Please select

Heat sink for ace 2 and racer 2 S +9,00 €

Montaggio

Please select

Tripod Mount ace 2 and racer 2 S +15,00 €

Prezzo di listino netto	599,00 €
Tempi di consegna	Standardcirca 2 settimane

Quantità

Mostra i prodotti adatti

Informazioni generali

Produzione in serie	now
Produttore	Basler
Numero d'ordine	109479
Famiglia di prodotti	ace 2 R
Linea di prodotti	ace 2 R Basic
Serie di telecamere	Basler ace 2
Categoria telecamere	Area Scan Camera
Warranty	36 mesi

Sensore

Fornitore di sensori	Sony
Sensore	IMX900
Shutter	Global Shutter
Formato sensore	1/3.1''
Diagonale del sensore	5.81 mm
Tipo di sensore	CMOS
Dimensione del sensore	4.61 mm × 3.46 mm
Risoluzione (H x V)	2048 px × 1536 px
Risoluzione	3.2 MP
Dimensione pixel (A x V)	2.25 μm × 2.25 μm
Frame rate	114 fpsCalcola la frequenza dei singoli fotogrammi
Mono/Colore	Color
Spectrum	Visible

Dati della telecamera

Interfaccia	5GigE
Interfaccia dati immagine	Fast Ethernet (100 Mbit/s), Gigabit Ethernet (1000 Mbit/s), 2.5 Gigabit Ethernet (2500 Mbit/s), 5 Gigabit Ethernet (5000 Mbit/s)
Profondità di bit pixel	8 bits 10 bits 12 bits
Sincronizzazione	free-run hardware trigger software trigger
Controllo dell'esposizione	hardware trigger programmable via the camera API
Ingresso digitale	1
I/O per uso generico	2
Alimentatore	12-24 VDC

Housing

Tipo di alloggiamento	Box
Classe di protezione	IP30
Dimensioni dell'alloggiamento (L x P x A)	55.5 mm x 29 mm x 29 mm
Peso	105 g
Collegamento dell'obiettivo	C-mount
Temperatura	-10 °C - 50 °C

Disegno tecnico

Produttore

Basler

Conformità

CE
EAC
FCC
GenICam
GigE Vision 2.0
IP30
KC
RoHS
UKCA
UL (in preparation)

High Sensitivity, High Dynamic Range & Flexible Lens Selection

The IMX900 sensor is characterized by high sensitivity – even in the near-infrared (NIR) range – and a high dynamic range. It also allows for flexible lens selection. Thanks to these features, cameras with the IMX900 sensor can be used in a variety of ways and are particularly well suited for ITS, food, logistics, and 3D applications.

QE curves of the IMX900 (light blue), IMX252 (dark blue), and CMV2000NIR (grey) sensors

High sensitivity in the visible & NIR range

The graph shows the quantum efficiency (QE) of three sensors.

IMX900: Global shutter sensor, 3.2 MP resolution, pixel size of 2.25 μm², latest Sony Pregius S technology
IMX252: Global shutter sensor, 3.1 MP resolution, pixel size of 3.45 μm², Sony Pregius 2 technology
CMV2000NIR: NIR-optimized global shutter sensor, 2.2 MP resolution, pixel size of 5.5 μm², discontinued sensor

The QE curves prove the high sensitivity of the IMX900 sensor in the visible and NIR range compared to the established reference sensors.

The IMX900 sensor features Quad HDR functionality, increasing the dynamic range up to 120 dB.

High dynamic range

The IMX900 sensor features Quad High Dynamic Range (Quad HDR) functionality. This allows images to be taken simultaneously under different exposure conditions, increasing the dynamic range up to 120 dB. As a result, images of materials with different reflectivity (such as metal parts and rubber materials) improve significantly.

The IMX900 sensor is characterized by great flexibility in lens selection. The Basler C23 and the Basler C125 lenses are available to pair with it. — Both the Basler C23 and the Basler C125 lenses can be combined with ace 2 models with the IMX900 sensor.

High flexibility in lens selection

Thanks to its 2.25 μm small pixels, the IMX900 is a compact 1/3.1" sensor that captures more light than the IMX252, for example, due to its improved pixel architecture. This allows for shorter exposure times while maintaining the same image quality, or the use of a wider aperture to achieve more depth of field. As a result, there is greater flexibility in the choice of lenses.

Unlike the IMX252, both the Basler C125 lenses and the Basler C23 lenses are available for cameras with the IMX900. The best image quality is provided by the Basler C23 lenses, due to low vignetting and distortion.

Aumento della luminosità dell'immagine senza perdita di dati

L' alto guadagno del sensore IMX900 consente di aumentare la luminosità dell'immagine in situazioni in cui il guadagno è necessario, senza influire sul rilevamento preciso di strutture o bordi .

Technical background: Further development of pixel architecture

The novel pixel architecture of the IMX900 sensor (based on Sony Pregius S technology) leads to an increased angle of incidence of light. This increases the amount of light captured – even in low-exposure applications – and thus the QE. This allows the exposure time to be reduced while maintaining the same image quality. In addition, the improved pixel architecture increases sensitivity in the NIR range.

The further development of the pixel architecture results in high sensitivity, high dynamic range, and flexibility in lens selection.

Software consigliato

pylon 25.06
Pylon Software Suite è un pacchetto software composto da un SDK di facile utilizzo, driver, strumenti di configurazione e vTools.

ocumentazione sulle features &

Per ulteriori informazioni sulle caratteristiche, visitare il sito Documentazione

Maneggevolezza

Funzioni automatiche	Utilizza le funzioni automatiche della fotocamera, che le consentono di trovare le impostazioni ottimali per il tempo di esposizione, il guadagno e il bilanciamento del bianco, ad esempio. Questo semplifica l'integrazione della telecamera nell'applicazione.
Preimpostazioni	Automatizza le fasi ricorrenti della tua applicazione utilizzando le impostazioni predefinite della fotocamera e/o creando e salvando le tue preimpostazioni.

Ottimizzazione della qualità dell'immagine

Creazione del colore	Con questo set di funzioni, è possibile correggere gli artefatti nelle immagini a colori senza influenzare le strutture dell'immagine.
IGP - Brevettato	Utilizza il pacchetto completo di miglioramento dell'immagine o scegli tra Denoising, Nitidezza, Debayering e Color-Anti-Aliasing per regolare la qualità dell'immagine.
Miglioramento della qualità dell'immagine	Riduzione degli artefatti dell'immagine causati da influenze ambientali. Correggere gli errori dei singoli pixel utilizzando la correzione dei pixel difettosi.
Regolazione dell'immagine	Regola i valori dei pixel senza perdite con funzioni come il livello del nero, il Digital Shift e altre funzioni standard.

Controllo dei processi

Controllo intelligente della luce (SLP)	Controllo dell'illuminazione direttamente tramite la fotocamera. Sincronizzando la modalità flash e regolando i livelli di luminosità, è possibile ottenere rapidamente un'illuminazione precisa e ridurre i tempi di sviluppo dell'applicazione.
I/O digitali	Controlla la telecamera tramite comandi di attivazione o utilizzala per controllare i componenti del tuo sistema di visione, come l'illuminazione o gli encoder.
Sequencer	Programmare processi sequenziali nella telecamera per controllare l'acquisizione e la pre-elaborazione delle immagini in tempo reale.
Tempistica	Controllare individualmente l'inizio e la fine di un'esposizione. Aggiungere ritardi o sincronizzare più telecamere in una rete GigE utilizzando il PTP.
Utilizzo delle informazioni	Utilizzate le informazioni aggiuntive di Chunks ed Eventi per ottimizzare l'automazione.

Aumento della velocità

Riduzione dei dati

Utilizzare le funzioni Binning, Decimazione o ROI per una riduzione personalizzata dei dati.

Prodotti adatti

Software consigliato

pylon vTools per l'elaborazione delle immagini
Solido software di elaborazione delle immagini per il controllo qualità e il monitoraggio. Funzioni come l'analisi dei blob, la corrispondenza e il lettore di codice possono essere combinate utilizzando il design drag-and-drop e integrate in modo flessibile nell'applicazione di destinazione.
Software pylon per l'acquisizione di immagini
Pylon offre driver certificati per molte interfacce della telecamera, oltre a semplici interfacce di programmazione e strumenti pratici per la configurazione della telecamera.

All Basler ace 2 Models

Haven't found the right model? See the product list for an overview of all ace 2 models. Find the right product for your application: filter by sensor, resolution, frame rate, and more.

To the ace 2 product table
